Lluniad metel

Gyda datblygiad cerbydau ynni newydd a systemau storio ynni, mae'r gofynion ar gyfer diogelwch strwythurol a manwl gywirdeb proses batris lithiwm yn cynyddu . y gragen ymestyn aloi alwminiwm yw prif strwythur amddiffynnol batris lithiwm sgwâr {{{1} Mae llawer o fatiad a phrosesu yn ymwneud â pherfformiad yn uniongyrchol, a pherfformiad yn uniongyrchol, ac mae technoleg yn gysylltiedig â pherfformiad, a bywyd yn ymwneud â pherfformiad, ac yn brosesu. Deunyddiau, 3003- H14 Mae aloi alwminiwm wedi dod yn ddeunydd prif ffrwd ar gyfer achosion alwminiwm batri lithiwm oherwydd ei berfformiad prosesu rhagorol a'i wrthwynebiad cyrydiad .

3003- H14 Mae aloi alwminiwm yn aloi alwminiwm-manganîs gyda'r nodweddion canlynol:

1. Ffurfioldeb da:Mae'r wladwriaeth H14 yn golygu bod y deunydd wedi'i brosesu mewn cyflwr lled-galed, gyda chryfder a hydwythedd penodol, ac mae'n addas ar gyfer y broses ymestyn aloi alwminiwm aml-bas .

2. Gwrthiant cyrydiad cryf:Mae ychwanegu elfennau manganîs yn gwella ymwrthedd cyrydiad ac yn addasu i amgylchedd electrolyt batris lithiwm .

3. cydbwysedd rhwng cryfder ac ysgafn:Mae'r cryfder tynnol rhwng 145-195 MPA, sy'n uwch nag alwminiwm pur ar gyfer cragen alwminiwm batri lithiwm-ion, ac mae'r dwysedd yn isel (2 {. 73g/cm³), sy'n diwallu anghenion lleihau pwysau'r diwydiant ynni newydd.
4. Perfformiad weldio rhagorol:Cyfleus ar gyfer weldio laser dilynol a selio'r plât gorchudd batri pŵer .

Mae'r prif baramedrau technegol fel a ganlyn:

Gan fod celloedd batri lithiwm yn cynhyrchu gwres yn ystod gwefru a rhyddhau, mae dargludedd thermol da yn arbennig o hanfodol ar gyfer deunyddiau cregyn . Mae'r 3003- H14 aloi alwminiwm nid yn unig yn gallu ymlediad thermol da ond hefyd yn gallu gwrthsefyll cyrydiad Electrolyte mewn integreiddiad hirfaith, sicrhau bod y sesiwn batri, yn sicrhau bod y sesiwn batri, yn sicrhau ei bod yn batri, Tai .

Mae ymestyn aloi alwminiwm yn broses ffurfio dalennau metel nodweddiadol, sy'n dibynnu ar farw ymestyn arbennig i berfformio stampio parhaus lluosog, ymestyn a siapio stribedi neu ddisgiau aloi alwminiwm, ac o'r diwedd mae'n ffurfio strwythur achos batri alwminiwm gydag uchder, dyfnder a manwl gywirdeb penodol {.}

Wrth gynhyrchu cregyn batri lithiwm, mae ein ffatri yn mabwysiadu dyluniad cynyddol o 9 marwolaeth barhaus yn marw . trwy fwydo awtomatig a throsi mewn mowld, mae'r disgiau aloi alwminiwm yn cael eu dadffurfio o'r ddalen gychwynnol i'r gragen orffenedig ar ôl 9 proses {{{4}

Mae anawsterau technegol wrth ddylunio mowld yn cynnwys:

1. Yn ymestyn rheolaeth unffurfiaeth:Mae angen i fowldiau aml-bas sicrhau bod y deunydd yn cael ei ddosbarthu'n gyfartal a'i ddadffurfio yn ystod y broses ymestyn er mwyn osgoi rhwygo neu grychau'r deunydd .

2. Dyluniad gwrthiant gwisgo mowld:Mae aloi alwminiwm yn gymharol feddal, a rhaid i'r deunydd mowld fod â chaledwch uchel ac eiddo sgleinio da i gynnal bywyd y llwydni ac ansawdd wyneb y cynnyrch .
3. Canllawiau a chywirdeb lleoli:Rhaid i bob lefel o'r mowld gynnal aliniad lleoliad llym i sicrhau bod y cydgysylltu a'r cysondeb rhwng y mowld a'r aloi alwminiwm yn achos batri prismatig yn ystod stampio parhaus .
4. System iro ac oeri:Mae gan ymestyn parhaus ofynion uchel ar gyfer ffrithiant llwydni, ac mae'r dyluniad cylched olew iro ac effeithlonrwydd afradu gwres yn effeithio'n uniongyrchol ar sefydlogrwydd llwydni a chywirdeb cynnyrch .

Dyluniad rhesymol y marw ymestyn yw'r ffactor allweddol wrth bennu ansawdd a chysondeb cell batri achos alwminiwm Lifepo4 .

Mae gan ein ffatri 10 codiad lamineiddio alwminiwm ynni newydd ar gyfer llinellau cynhyrchu awtomatig batris Li-ion, gyda chynhwysedd cynhyrchu dyddiol o 100, {000 cregyn aloi alwminiwm . Mae'r llinellau cynhyrchu hyn yn gwireddu'r awtomeiddio proses lawn o echdynnu awtomatig-echdynnu awtomatig

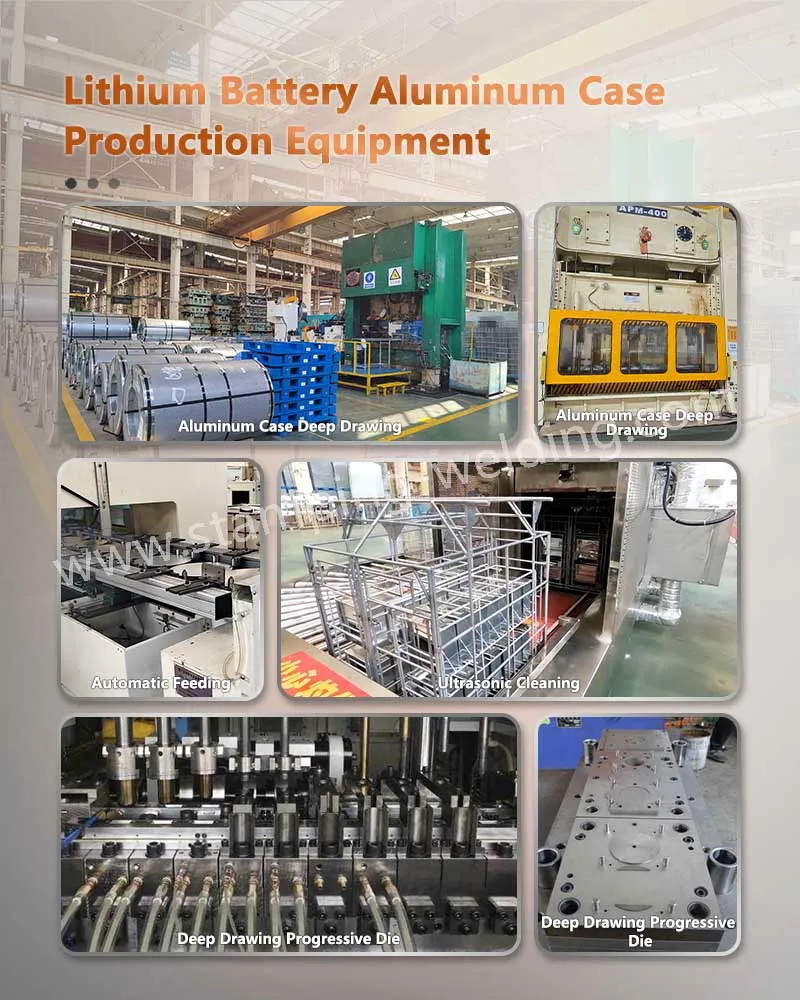

Disgrifiad byr o'r brif broses:

1. System fwydo awtomatig:Mae'r disg aloi alwminiwm wedi'i leoli'n gywir yn y mowld trwy fraich robotig, gan wella effeithlonrwydd a chywirdeb .
2. stampio ac ymestyn parhaus:Mae 9 marw ymestyn yn cael eu defnyddio i stampio'r ddalen alwminiwm yn barhaus i ffurfio strwythur cragen sgwâr .
3. Trimio a siapio:Mae ymylon y gragen yn cael eu tocio i safoni'r maint, sy'n hwyluso cynulliad dilynol .
4. Degreasing a Glanhau Ultrasonic:Defnyddir technoleg glanhau ultrasonic i gael gwared ar saim stampio gweddilliol i sicrhau glendid cynnyrch .
5. Canfod ar -lein:Trwy weledigaeth peiriant a systemau mesur dimensiwn, mae trwch y wal, maint, ac ansawdd ymddangosiad pob achos batri stampio lluniadu dwfn alwminiwm yn cael ei fonitro mewn amser real .
6. Pentyrru a phecynnu awtomatig:Defnyddir offer casglu a phecynnu deunydd awtomatig i gyflawni llwythi swp safonedig .

Mae'r dull cynhyrchu hynod awtomataidd hwn nid yn unig yn gwella effeithlonrwydd cynhyrchu ond hefyd yn gwella cysondeb a lefel rheoli ansawdd cregyn stampio aloi alwminiwm batri lithiwm yn sylweddol

Mewn systemau batri lithiwm, mae'r gragen alwminiwm ar gyfer achosion batri prismatig a silindrog nid yn unig yn chwarae rôl amddiffynnol corfforol ond hefyd yn ymwneud yn uniongyrchol â pherfformiad rheoli thermol, sefydlogrwydd strwythurol, a chryfder byrstio celloedd batri . Felly, mae'n arbennig o bwysig rheoli braswch y wal 1} yn union yn ystod y fatiad 1 Gall cragen alwminiwm achosi chwyddo neu gracio celloedd batri yn ystod ehangu gwefr a rhyddhau; Er bod trwch wal gormodol yn cynyddu pwysau, yn lleihau dwysedd egni, ac yn effeithio ar berfformiad cyffredinol . Felly, cyflawni rheolaeth trwch wal manwl uchel yw'r ddolen graidd i sicrhau perfformiad a diogelwch systemau batri lithiwm {.

1. grym byrstio a gwrthsefyll pwysau
Bydd gwyriad gormodol o drwch wal cregyn yn arwain at gryfder lleol annigonol a rhwygo hawdd pan fydd y batri yn thermol i ffwrdd . Mae angen rheoli goddefgarwch trwch wal y gragen 3003- H14 yn llai na neu'n hafal i ± 0 {{{5} 05mm a bod yn fwy i fod yn 1.2 05mmm a bod yn fwy na 1.

Gall ymestyn manwl gywiro sicrhau cysondeb trwch pedair cornel a waliau ochr er mwyn osgoi'r risg o byrstio cregyn oherwydd crynodiad straen .

2. ansawdd selio a weldio
Bydd gwastadrwydd annigonol agoriad y gragen yn effeithio ar selio'r weldio plât gorchudd ac yn achosi gollyngiad electrolyt . Mae angen i ddyluniad y mowld gadw gorsaf siapio i sicrhau cywirdeb dimensiwn y pen agoriadol {.

3. dwysedd ynni batri
Mae cragen sy'n rhy drwchus yn cynyddu pwysau ac yn lleihau dwysedd egni; Mae cragen sy'n rhy denau yn effeithio ar gryfder strwythurol . Mae angen i nodweddion caledu gwaith 3003- H14 gydbwyso'r gyfradd deneuo deunydd trwy ddyluniad mowld .

Defnyddir cragen estynedig aloi alwminiwm batri lithiwm a gynhyrchir gan ein ffatri yn helaeth yn y meysydd canlynol:

1. Pecyn batri cerbyd ynni newydd:Celloedd batri cregyn alwminiwm sgwâr yw'r strwythur batri pŵer prif ffrwd ac fe'u defnyddir yn helaeth gan OEMs fel BYD a CATL .

2. Modiwl Batri System Storio Ynni:Fe'i defnyddir mewn senarios fel storio ynni cartref, storio ynni diwydiannol, a chyflenwad pŵer wrth gefn ar gyfer gorsafoedd sylfaen cyfathrebu, ac mae ganddo gryfder strwythurol rhagorol ac ymwrthedd cyrydiad .

3. Dyfeisiau craff a chyflenwadau pŵer symudol:Mae rhai cyflenwadau pŵer symudol pen uchel hefyd yn defnyddio cregyn sgwâr aloi alwminiwm i wella gradd cynnyrch a gwres Effeithlonrwydd .

Yn y dyfodol, wrth i fatris lithiwm ddatblygu tuag at ddwysedd ynni uwch a safonau diogelwch uwch, bydd gofynion uwch yn cael eu gosod ar gywirdeb a pherfformiad yr achos batri alwminiwm celloedd prismatig . gan ymestyn technoleg marw, addasu deunydd, a phrosesau triniaeth arwyneb yn dod yn gyfarwyddiadau allweddol ar gyfer y broses o optimeiddio batio newydd {}}}} Gwarant Bwysig ar gyfer Diogelwch a Pherfformiad . Mae'r defnydd o aloi alwminiwm 3003- H14 wedi'i gyfuno ag aloi alwminiwm datblygedig yn ymestyn dyluniad marw a phroses stampio awtomataidd nid yn unig yn cyflawni cynhyrchiant màs uchel-effeithlonrwydd a chyfrwng uchel ond mae hefyd yn darparu sylfaen gadarn ar gyfer datblygiad}}}}
