Diffiniad a Manteision Cysylltiadau Trydan Trimetal
Mae Cysylltiadau Trydan Trimetal yn gysylltiadau trydanol wedi'u gwneud o gyfansawdd o dri deunydd metel gwahanol. Maent fel arfer yn cynnwys haen arwyneb o arian neu aloi arian, haen ganolraddol o nicel, a haen sylfaen o gopr neu bres. Mae'r strwythur amlhaenog hwn yn cyfuno dargludedd rhagorol, ymwrthedd traul, ymwrthedd weldio, a chryfder mecanyddol, gan ei wneud yn cael ei ddefnyddio'n helaeth mewn offer trydanol megis cysylltwyr DC foltedd uchel, trosglwyddyddion a thorwyr cylchedau.

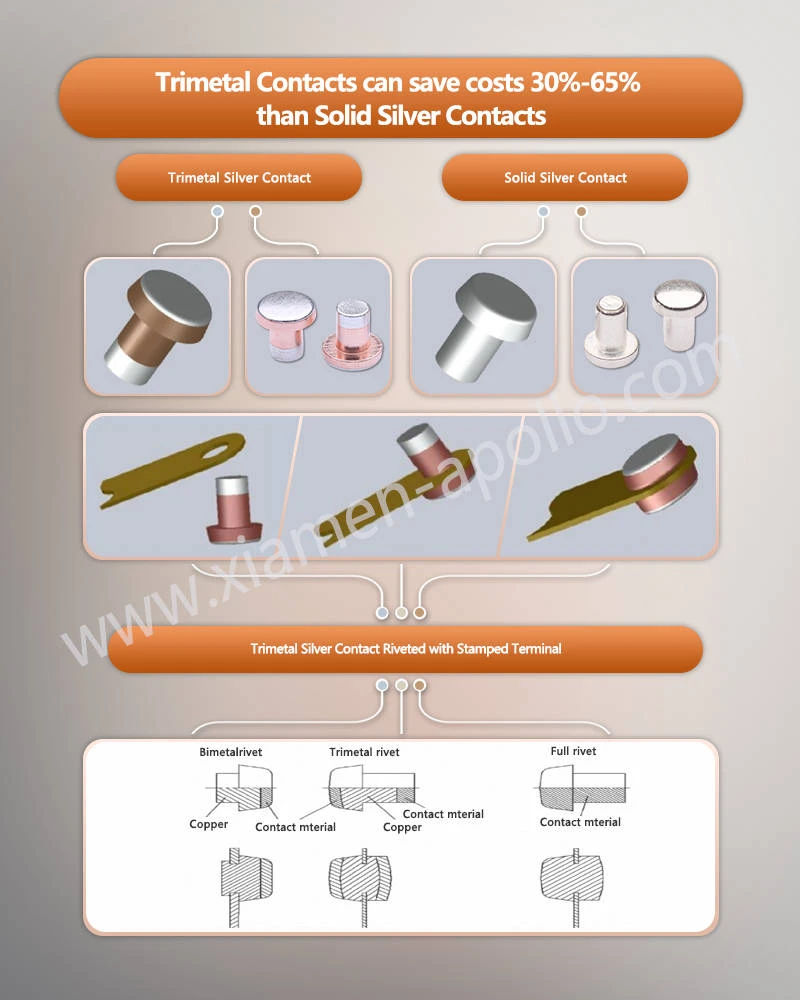

O'i gymharu â Chysylltiadau Arian Solid, gall y strwythur trimetal leihau'r defnydd o arian 30% -60%, gan leihau costau'n sylweddol wrth gynnal perfformiad.
Cyfansoddiad Strwythurol Ail a Thrydydd Cyswllt Trydanol Cyfansawdd
1. Haen Arwyneb (Deunydd Arwyneb Cyswllt)
Deunyddiau: Arian (Ag), Arian Nicel (AgNi), Arian Tun Ocsid (AgSnO₂)
Dargludedd Trydanol: Gall arian gyrraedd 62 MS/m, Gwrthsafiad Cyswllt llai na 0.5 mΩ
Swyddogaeth: Mae'n gwella dargludedd ac yn lleihau -weldio a achosir gan arc
2. Haen Ganolradd (Deunydd Rhwystr Pontio)
Deunyddiau: Nicel (Ni) neu Gopr-Nickel Alloy
Swyddogaeth: Yn atal rhyng-drylediad arian a chopr ar dymheredd uchel, gan ymestyn bywyd Rhybedion Cyswllt Trimetal
3. Haen Sylfaenol (Deunydd Cefnogi)
Deunyddiau: Copr (Cu), Pres (Aloi CuZn)
Dargludedd Trydanol: Copr yn cyrraedd 58 MS/m
Swyddogaeth: Yn darparu cryfder strwythurol ac yn lleihau'r gost gyffredinol
Proses Gweithgynhyrchu Cyswllt Trydan Trimetal
1. Prosesu Deunydd Crai:Glanhewch a thynnwch ffilm ocsid o'r dalennau arian, nicel a chopr.
2. Cyfansawdd Aml-haen:Defnyddiwch rolio poeth neu oer i fondio'r tair haen fetel yn gadarn.
3. Triniaeth Gwres a Lleddfu Straen:Atal warping ac anffurfio yn ystod defnydd.
4. dyrnu:Mae -peiriannau dyrnu cyflym yn cyflawni cywirdeb o ±0.01mm.
5. Rhybedu neu Weldio:Atodwch i fraich neu gydran dargludol Silver Contacts Aml-haenen switsh.
6. Gloywi Wyneb ac Arolygu:Sicrhewch garwedd o Ra Llai na neu'n hafal i 0.8 μm, a pherfformiwch brofion gwrthiant a chaledwch.
Nodweddion Perfformiad a Manylebau Data'r Pedwerydd a'r Trydydd Cyswllt Trydanol Cyfansawdd
1. Dargludedd Uchel:Dim ond 1.59 μΩ·cm yw gwrthedd yr haen arian arwyneb.
2. Yn gwrthsefyll Weldio:Mae AgNi ac AgSnO₂ yn arddangos ymwrthedd arc rhagorol, gan gyflawni bywyd gweithredu mecanyddol o Fwy na neu'n hafal i 100,000 o gylchoedd.
3. Gwisgwch Resistance:Mae gan yr haen nicel ganolraddol galedwch o HV150-250, sy'n lleihau asglodi mecanyddol.
4. Sefydlogrwydd Thermol:Ystod Tymheredd Gweithredu: -40 gradd i +150 gradd .
5. Optimization Cost:Yn lleihau'r defnydd o fetel gwerthfawr, gan arbed dros 30% mewn costau deunydd crai.
Prif Gymwysiadau
1. Cyswllt Ochr Dwbl -Foltedd DC Uchel-Cysylltiadau
Yn gwrthsefyll ymchwyddiadau foltedd 750V DC mewn cerbydau ynni newydd (EV / HEV)
Yn darparu perfformiad cau a thorri cyflym
2. Offer Awtomatiaeth Diwydiannol
Yn berthnasol i gontractwyr, torwyr cylchedau, a rasys cyfnewid, gan ymestyn oes Cysylltiadau Symud Trimetal.
3. Offer Cartref a Chartrefi Clyfar
Defnyddir mewn cyflyrwyr aer, gwresogyddion dŵr trydan, a switshis smart i leihau cynnydd tymheredd cyswllt.
4. Systemau Pŵer ac Ynni
Gwrthdroyddion ffotofoltäig, rheolwyr tyrbinau gwynt, ac offer amddiffyn trawsyrru pŵer
Tueddiadau'r Farchnad a Chyfarwyddiadau Datblygu
1. Amnewid Deunydd sy'n Gyfeillgar i'r Amgylchedd
Disodli AgCdO yn raddol ag AgSnO₂ i gydymffurfio â rheoliadau amgylcheddol
2. Gweithgynhyrchu Cywir Uchel-
Mae rhybedu awtomataidd a weldio laser yn gwella cysondeb
3. Gyriant Cerbyd Ynni Newydd
Gwerthiannau cerbydau ynni newydd byd-eang i fod yn fwy na 14 miliwn yn 2024, gan yrru'r galw am Rybedion Cyswllt Metel Dwbl DC DC foltedd uchel
4. Miniaturization a Dibynadwyedd Uchel
Mae offer trydanol bychan yn gyrru datblygiad Rhybedion Trydanol Trimetal trydanol cyfansawdd tri- tuag at berfformiad uwch
Argymhellion Caffael a Rheoli Ansawdd
| Trwch Haen Arian | Argymhellir 0.2-0.5mm, gan gydbwyso hyd oes a chost |
| Cryfder Bond | Dylai fod yn fwy na neu'n hafal i 200 MPa er mwyn osgoi dadlaminiad |
| Dewis Aloi | AgNi ar gyfer -newid amledd uchel, AgSnO₂ ar gyfer cerrynt uchel |
| Galluoedd Cyflenwr | Mae'n well gan weithgynhyrchwyr sydd â galluoedd-cynhyrchu proses a phrofi llawn |
Crynodeb
Cysylltiadau Trydan Trimetal, gyda'u perfformiad cytbwys, cost{0}}dyluniad optimaidd, a gwydnwch a dibynadwyedd, yn cael eu defnyddio'n eang mewn cerbydau ynni newydd, systemau rheoli diwydiannol, systemau pŵer, ac offer cartref. Ar gyfer prynwyr, mae dewis y cymysgedd deunydd cywir a phrosesau gweithgynhyrchu dibynadwy yn hanfodol i sicrhau perfformiad offer a chystadleurwydd y farchnad. Gyda datblygiad diogelu'r amgylchedd a-gweithgynhyrchu manwl uchel, bydd galw'r farchnad am Electrical Switch Trimetal Contacts yn parhau i dyfu a bydd mewn safle pwysicach yn y dyfodol.
