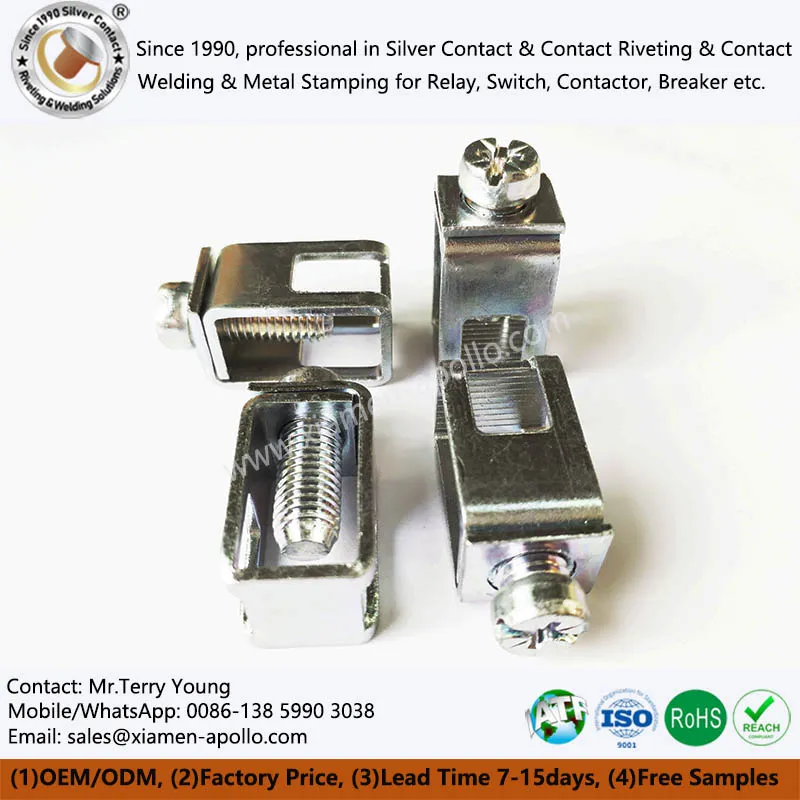

Terfynellau Clymwr Sgriw

Mae terfynellau clymwr sgriw, a elwir hefyd yn derfynellau sgriw neu flociau terfynell, yn gydrannau hanfodol mewn cysylltiadau trydanol. Maent yn darparu ffordd ddibynadwy a diogel o gysylltu gwifrau heb sodro, gan eu gwneud yn hyblyg ar gyfer cymwysiadau amrywiol megis paneli trydanol, offer diwydiannol, systemau modurol, telathrebu, a mwy. Mae'r terfynellau hyn fel arfer yn cynnwys corff inswleiddio, sydd fel arfer wedi'i wneud o blastig neu ddeunyddiau cyfansawdd, a chydran fetel dargludol, yn aml aloion copr neu gopr. Mae'r mecanwaith clampio, a all fod yn sgriw, plât clampio, neu fathau eraill o glymwyr, yn dal y wifren yn ei lle yn erbyn y stribed dargludol i sicrhau cysylltiad trydanol sefydlog.

Anfon ymchwiliad

Disgrifiad Cynnyrch

Mae terfynellau clymwr sgriw, y cyfeirir atynt hefyd fel Blociau Terfynell Math Sgriw, yn gydrannau hanfodol mewn systemau trydanol ac electromecanyddol modern. Maent yn darparu dull cyswllt gwasgedd y gellir ei ailddefnyddio i osod gwifrau'n sownd wrth ddyfais drydanol neu i gydgysylltu elfennau cylched. Mae'r strwythur craidd fel arfer yn cynnwys:

Ffrâm Crimpio Terfynell- y sylfaen fecanyddol lle mae gwifrau wedi'u gosod.

Cysylltiadau Trydan Trimetal- cynnig dargludedd optimaidd a gwrthiant arc.

Sgriw Clamp– fel y Sgriw Platio Sinc M4 a ddefnyddir yn gyffredin, gan alluogi cau pwysau.

Tai Inswleiddiedig– darparu amddiffyniad deuelectrig a chymorth corfforol.

Mae'r terfynellau hyn wedi'u cynllunio ar gyfer gosodiadau rheilffyrdd wedi'u gosod ar baneli a DIN- ac fe'u cymhwysir yn eang mewn dyfeisiau newid foltedd isel, megis terfynellau switsh aer, torwyr cylchedau clyfar, a byrddau dosbarthu mewn cymwysiadau preswyl, masnachol a diwydiannol.

Manteision Allweddol Terfynellau Clymwr Sgriw

Cysylltiad Diogel

Mae mecanwaith terfynellau math clamp sgriw yn sicrhau grym clampio uchel, gan leihau'r risg o gysylltiadau rhydd neu fethiant thermol.

Amlochredd

Yn cefnogi ystod eang o feintiau a mathau o wifrau, o ddargludyddion mân i ddargludyddion anhyblyg.

Dyluniad Modiwlaidd

Mae blociau terfynell math clamp yn galluogi ehangu hawdd a chynlluniau gwifrau modiwlaidd mewn paneli a chabinetau.

Ailddefnydd

gellir tynhau a llacio blociau terfynell clampiau pwysau sawl gwaith heb ddiraddio'r cysylltiad.

M4 Zinc Plating Screw Wire Terminal

Modelau a Chyfluniadau y gellir eu Customizable

Rydym yn cynnig ystod eang o fodelau gyda manylebau cwbl addasadwy i fodloni gofynion cais amrywiol. Mae opsiynau addasu yn cynnwys:

Maint Sgriw a Mathau Edau	M2, M3, M4, M5, a mathau eraill o edau ar gais.
Opsiynau Mowntio	Mownt panel, mownt PCB, neu gydnawsedd rheilffordd DIN.
Cae Terfynell a Pholion	Ar gael mewn 1P i 24P neu fwy, gyda bylchau hyblyg rhwng -stribedi terfynell arddull clamp.
Graddfeydd Cyfredol	Modelau sy'n cefnogi o 5A i 100A yn dibynnu ar y dyluniad.
Lliwiau Inswleiddio	Lliwiau personol ar gyfer adnabod cyfnod hawdd neu polaredd.
Opsiynau Platio	Arwynebau cyswllt â phlatiau tun, nicel, neu blatiau arian yn seiliedig ar ofynion perfformiad.

Yn ogystal, gellir ffurfweddu ein Blociau Terfynell Clamp gyda neu heb socedi prawf, siwmperi, neu dagiau marcio, gan ganiatáu ar gyfer adnabod a chynnal a chadw cylched yn haws.

Screw Fastener Terminals Hardware Fasteners forSwitch/Contactor/Circuit Breaker/Relay/Fuse,etc

Dadosod y Strwythur Terfynell Bloc

Mae dadosod strwythur Bloc Terfynell Cysylltu Clamp Sgriw fel arfer yn cynnwys y camau canlynol:

Diffoddwch y pŵer:Cyn dechrau'r broses ddadosod, sicrhewch fod y pŵer i'r gylched yn cael ei ddiffodd er mwyn osgoi'r risg o sioc drydanol.
Tynnwch y clawr terfynell:Defnyddiwch sgriwdreifer i gael gwared ar y sgriwiau sy'n dal gorchudd Bloc Terfynell Trydan Wire Connector yn ei le. Codwch y clawr yn ofalus oddi ar y bloc terfynell.
Rhyddhewch y sgriwiau:Defnyddiwch sgriwdreifer i lacio'r sgriwiau sy'n cysylltu'r gwifrau â'r Bloc Terfynell Rheilffyrdd. Byddwch yn ofalus i beidio â difrodi'r gwifrau na'r bloc terfynell.
Tynnwch y gwifrau:Unwaith y bydd y sgriwiau wedi'u llacio, tynnwch y gwifrau'n ofalus allan o'r Ffrâm Wire Ansafonol.
Tynnwch y bloc terfynell:Os oes angen, defnyddiwch sgriwdreifer i gael gwared ar y sgriwiau sy'n dal ySgriw Clampi'r panel neu'r siasi. Codwch Ffrâm Crimpio Terfynell Haearn y Mesurydd Cylchdaith yn ofalus allan o'r panel neu'r siasi.

I gloi, mae Blociau Terfynell Sgriw Stampio yn gydrannau hanfodol mewn systemau trydanol a mecanyddol, gan ddarparu dull dibynadwy ac effeithlon ar gyfer cysylltu gwifrau â dyfeisiau trydanol. Trwy ddeall nodweddion y cynnyrch, manteision materol, opsiynau addasu, a'r broses dadosod, gall defnyddwyr sicrhau bod terfynellau clymwr sgriw yn cael eu gosod a'u cynnal a'u cadw'n briodol mewn amrywiol gymwysiadau.

Screw Terminal Structure Disassembled
