Datrysiadau Gorchudd Tarian EMI Relay A Phrosesau Gweithgynhyrchu Manwl ar gyfer Releiau Latsio Magnetig

Mewn awtomeiddio diwydiannol dwysedd uchel a systemau dosbarthu pŵer uwch, mae trosglwyddyddion clicied magnetig yn defnyddio magnetau parhaol a chyplu magnetig i gyflawni clicied bistable heb egni coil parhaus. Fodd bynnag, mae gweithredu gerllaw trawsnewidyddion pŵer uchel, gyriannau amledd amrywiol, a chylchedau newid cyfochrog yn amlygu'r cydrannau hyn i feysydd magnetig crwydr difrifol. Mae gwasanaethau heb eu gwarchod yn dioddef o bownsio cyswllt anghyson, drifft dirlawnder magnetig, a namau newid anfwriadol. Mae peirianneg Clawr Tarian EMI Ras Gyfnewid arbenigol yn darparu siyntio fflwcs magnetig hanfodol a diogelu'r amgylchedd. Wedi'i adeiladu trwy stampio marw blaengar manwl uchel ac optimeiddio deunydd uwch, mae ein ffatri ffynhonnell yn darparu sefydlogrwydd dimensiwn eithriadol a chydnawsedd electromagnetig (EMC) ar gyfer gweithgynhyrchwyr offer trydanol Haen-1 byd-eang.

Mae cynnal clicied bistable dibynadwy yn dibynnu ar gadw'r cydbwysedd magnetig mewnol rhwng y magnet parhaol a'r coil electromagnetig. Mae ymyrraeth electromagnetig allanol (EMI) yn ystumio'r gylched fewnol hon, gan arwain at fethiannau swyddogaethol y gellir eu dileu gyda strwythurau Relay Shield Housing wedi'u peiriannu'n iawn.

• Rhyng-gipio Fflwcs Crwydr: Mae llwythi anwythol cyfagos yn cynhyrchu meysydd magnetig eiledol sy'n treiddio i amgaeadau cyfnewid heb eu gorchuddio, gan newid grym dal y armature mewnol. Mae Gorchudd Tarian Relay sydd wedi'i osod yn fanwl gywir yn blocio fflwcs strae allanol ac yn sefydlogi dosbarthiad maes magnetig mewnol.
• Baglu Ffug a Gwrthdroi Gwladol: Gall pigau magnetig allanol sbarduno dirlawnder craidd yn gynamserol, gan orfodi gweithrediadau newid diangen neu analluogi mecanweithiau datgysylltu o bell mewn gridiau pŵer clyfar.
• Crosstalk Deu-Cyfeiriadol: Mae cynlluniau PCB trwchus a phaneli rheoli aml-gyfnewid yn peryglu ymyrraeth ddeugyfeiriadol, lle mae corbys actifadu ras gyfnewid yn amharu ar ficroelectroneg a synwyryddion cyfagos.
• Diraddio thermol ac amgylcheddol: Mae unedau heb eu gwarchod sy'n gweithredu mewn amgylcheddau diwydiannol uchel-dirgryniad, llwch uchel yn wynebu traul mecanyddol cyflymach ac ocsidiad llwybrau magnetig mewnol.

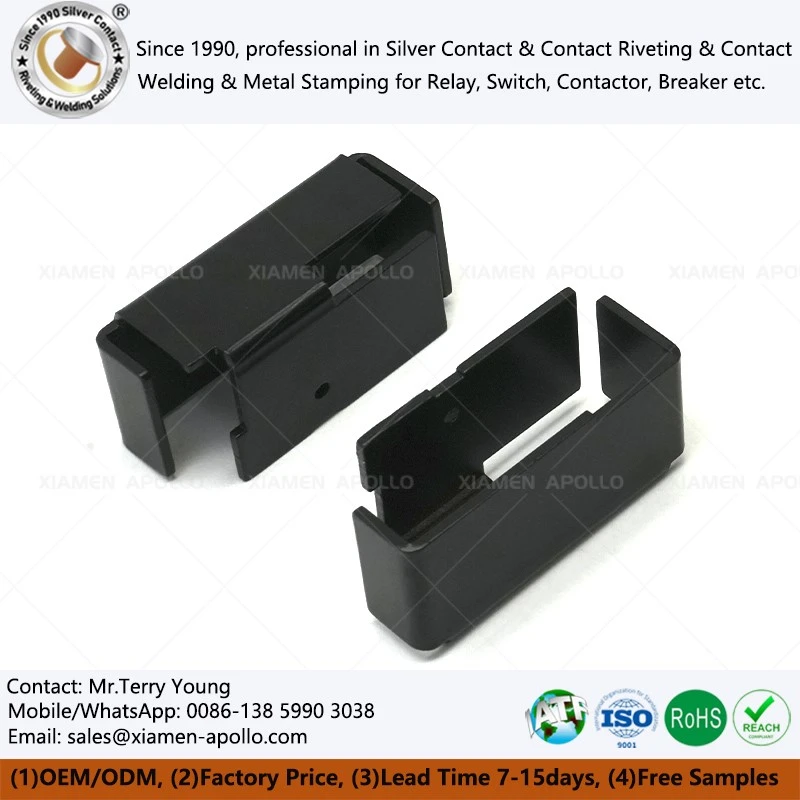

Mae amgaead Gorchudd Amddiffynnol Relay effeithiol yn gofyn am ffitiad mecanyddol manwl gywir a phriodweddau magnetig meddal wedi'i optimeiddio i ynysu'r craidd cyfnewid yn llwyr.

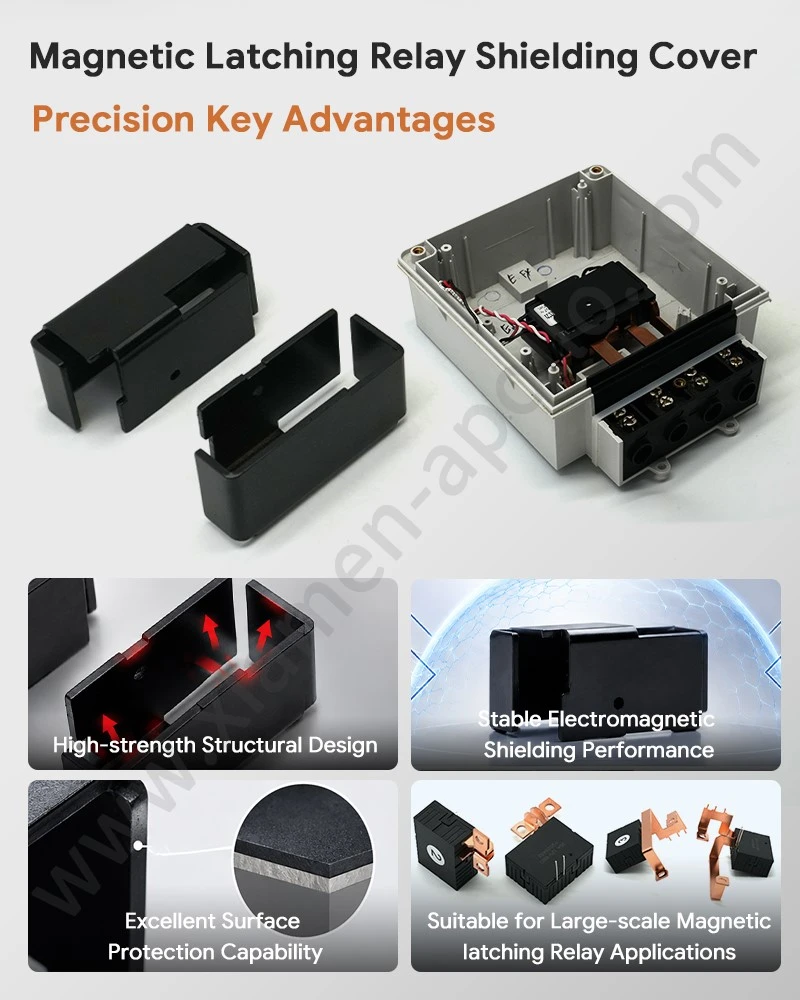

Cydrannau Cydosod Strwythurol

• Tai Prif Gyfnewid: Wedi'i ffurfio trwy luniadu dwfn a stampio cynyddol, gan amgáu coil magnetig, craidd ac armature y ras gyfnewid yn llwyr heb wastraffu gofod rheolaeth fewnol.
• Cliciedi Cadw Integredig: Cloeon mecanyddol wedi'u peiriannu'n fanwl gywir yn diogelu'r gorchudd yn dynn i'r cwt ras gyfnewid i atal llacio dirgrynol.
• Haen Selio Clustog: Darpariaethau lleithder mewnol sy'n lleihau micro-dirgryniadau mecanyddol wrth selio yn erbyn llwch yn yr awyr a lleithder amgylchynol.

Mecanwaith Siyntio Flux Magnetig

Mae'r Amgaead Metel Cyfnewid yn defnyddio deunyddiau magnetig meddal athreiddedd uchel y mae eu gwrthiant magnetig yn sylweddol is na bylchau aer neu fylchau cyfnewid mewnol. Pan fydd fflwcs magnetig allanol yn gwrthdaro â'r gragen allanol, mae'r llinellau grym yn cael eu dargyfeirio ar hyd waliau'r lloc athreiddedd uchel yn hytrach na threiddio'r craidd mewnol. Mae hyn yn creu cawell magnetig diogel tebyg i Faraday, gan amddiffyn fflwcs dal y magnet parhaol.

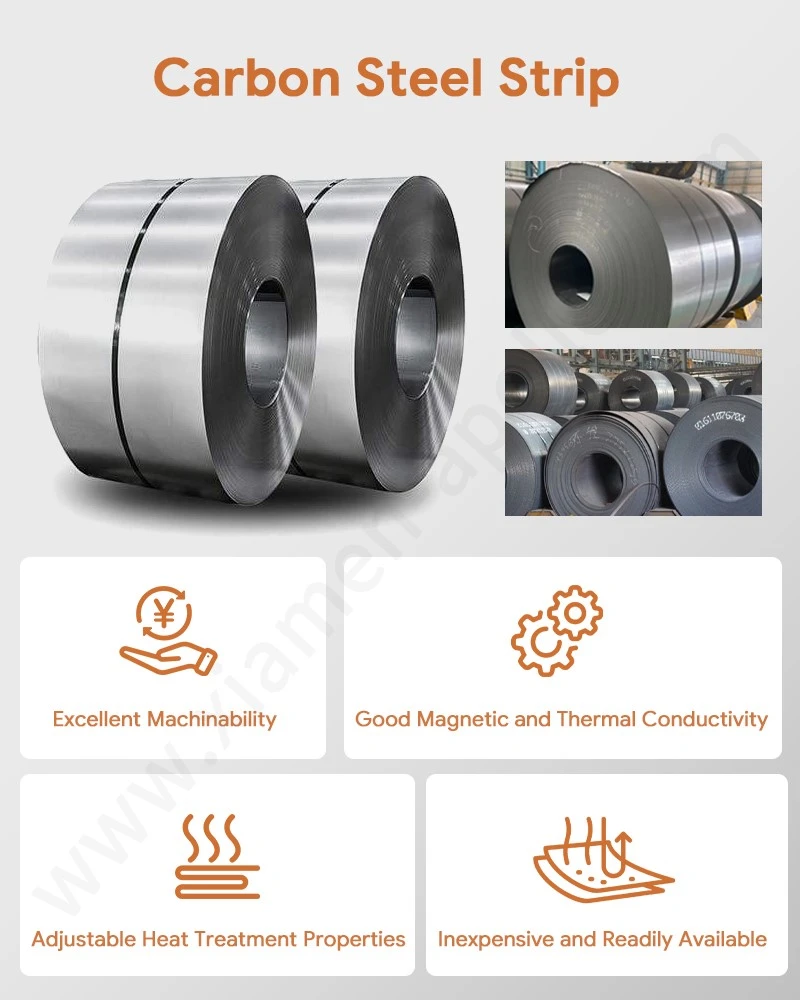

Mae dewis y deunydd crai cywir yn hanfodol ar gyfer cydbwyso effeithlonrwydd cysgodi magnetig, cryfder mecanyddol, a chost gweithgynhyrchu Gorchudd Tarian Electromagnetig wrth gynhyrchu cyfaint.

Mae cyflawni ailadroddadwyedd dimensiwn llym ar draws miliynau o EMI Shield Covers yn gofyn am reolaeth broses drylwyr o dan safonau ansawdd IATF 16949.

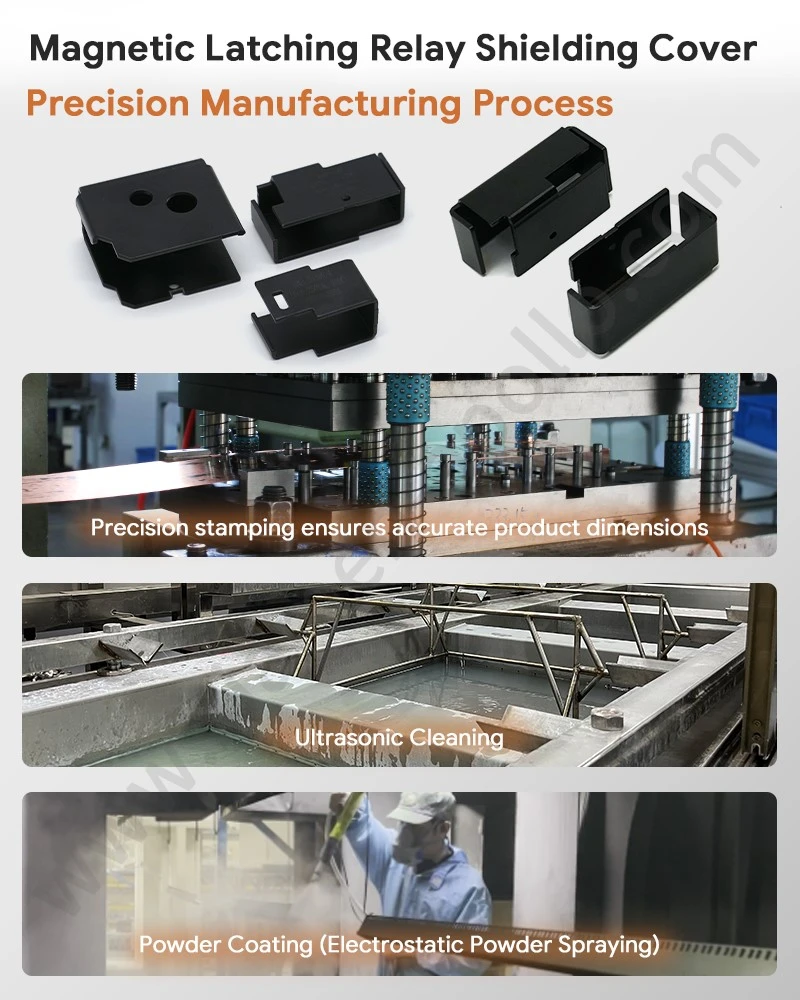

• Offer Blaengar Trachywir: Mae marw aml-orsaf yn perfformio blancio, tyllu, a lluniadu dwfn mewn un strôc ar gyfer Gorchudd Tarian Metel ar gyfer cydrannau Ras Gyfnewid Latsio Magnetig, gan gynnal unffurfiaeth trwch wal ac uchder burr o dan 0.02 mm.
• Iawndal Springback: Mae geometreg offer efelychiedig â chyfrifiadur yn gwrthbwyso deunydd yn ôl mewn dur carbon isel, gan warantu traw twll mowntio cyson ac onglau ffurf (±0.5 gradd) ar gyfer proffiliau stampio safonedig EMI Shielding Housing.
• Triniaeth Wyneb a Gwrth-Cydrydiad: Mae haenau powdr electrostatig neu haenau goddefol yn darparu dros 500 awr o wrthwynebiad chwistrellu halen niwtral (NSS) fesul ASTM B117, gan atal rhwd coch mewn amgylcheddau cyfleustodau llaith.
• Rheoli Proses Ystadegol (SPC): Mae systemau archwilio optegol awtomataidd yn monitro dimensiynau critigol, gan sicrhau mynegai gallu proses o CpK Yn fwy na neu'n hafal i 1.33 ar gyfer rhediadau cynhyrchu cyfaint.

I gael adolygiad peirianneg ar unwaith, anfonwch yCyfnewid Clawr Tarian EMIlluniadu neu sampl ffisegol ynghyd â'r radd ddur ofynnol, trwch dalen, manyleb cotio, goddefiannau critigol, cyfaint blynyddol, ac amodau prawf magnetig. Gall y tîm cynhyrchu werthuso dichonoldeb stampio, gofynion offer, rheoli cotio, pwyntiau archwilio, a chynhyrchu sampl cyn rhyddhau cyfaint.
