Safonau Rheoli Ansawdd ar gyfer Cynulliadau Cyswllt Arian Awtomataidd wedi'u Rhybedu a'u Weldio

Mae Cydrannau Riveted Trydanol Arian Awtomataidd a chynulliadau weldio yn gofyn am ddilysiad mecanyddol trylwyr i atal dadlaminiad rhyngwyneb cyswllt, ymwrthedd cyswllt gormodol, ac erydiad arc cynamserol mewn contractwyr DC foltedd uchel a thorwyr cylched. Er mwyn bodloni safonau IATF 16949, mae gweithgynhyrchu perfformiad uchel yn gofyn am reolaeth fanwl gywir ar drwch haen arian, graddiannau micro-galedwch, a chryfder cneifio mecanyddol uwchlaw 150 MPa i sicrhau dibynadwyedd ar draws 100,000+ o gylchoedd newid trydanol o dan amodau gweithredu IEC 60947.

Ar gyfer cydosodiadau cyswllt arian awtomataidd wedi'u rhybedu a'u weldio, rhaid gwirio cywirdeb cymalau yn y rhyngwyneb cyswllt-cludwr, nid yn unig drwy archwiliad gweledol. Dylai cynllun rheoli cynhyrchu gyfateb cryfder cneifio, ymwrthedd cyswllt, bondio metallograffig, trwch haen arian, goddefgarwch dimensiwn, ac olrhain prosesau â gofynion trydanol y ras gyfnewid gorffenedig, y contractwr, y torrwr, neu'r ddyfais newid.

Y prif fecanweithiau methiant yw gwahaniad mecanyddol, ardal fondio annigonol, ymwrthedd cyswllt gormodol, dadlaminiad haen arian, rhybedu ecsentrig, diarddel weldio, craciau yn y parth yr effeithir arnynt gan wres, ac anffurfiad y cludwr.

Ar gyfer cydrannau cyfnewid cyfnewid a foltedd isel, dylid mesur ymwrthedd cyswllt o dan gerrynt prawf diffiniedig, grym cyswllt, amser sefydlogi, ac amodau amgylcheddol. Nid yw gwerth miliohm heb ei ddull prawf yn ddigonol ar gyfer cymhwyster cyflenwr.

Yn yr un modd, dylai profion mecanyddol wahaniaethu rhwng tynnu pen rhybed, llwytho cneifio, llwytho torsiynol, ac anffurfiad cludwyr. Ni all rhif grym cneifio sengl gynrychioli pob ffurfweddiad ar y cyd.

AgSnO2 ac AgNi Deunyddiau Cyswllt: IEC 60947 Dyletswydd Drydanol

Mae AgSnO2 ac AgNi yn cael eu dewis yn ôl llwyth trydanol, amlder newid, amodau arc, grym cyswllt, a'r ymwrthedd gofynnol i weldio neu erydiad.

Dylid nodi'r union gymhareb AgSnO2, strwythur gronynnau, caledwch, a llwybr gweithgynhyrchu ar y dystysgrif deunydd yn hytrach na'i gasglu o enw'r cynnyrch.

Diffygion Rhybed ar y Cyd: ±0.02 mm Geometreg a Rheoli Rhyngwyneb

Mae diffygion cyffredin yn cynnwys:

• Rhybed ecsentrig yn ffurfio ar reolaeth dimensiwn ±0.02–0.05 mm
• Uchder cynhyrfu annigonol a achosir gan gyfaint deunydd anghywir
• Cracio oherwydd anffurfiannau pennawd oerni
• Bondio cludwr arian anghyflawn i-
• Pennau cyswllt rhydd ar ôl ffurfio
• Burrs gormodol yn effeithio ar y cynulliad ras gyfnewid
• Camaliniad cyswllt gan achosi llwytho trydanol anwastad
• Anffurfiad lleol o gludwyr BeCu neu gopr wedi'u stampio

Mae'r mecanwaith diffyg fel arfer yn gysylltiedig â chyfuniad o galedwch materol, geometreg wag, clirio marw, ffurfio grym, iro, gwisgo offer, a chywirdeb porthiant.

Ar gyfer llinellau awtomataidd, dylid cysylltu arolygiad dimensiwn â'r cofnod paramedr proses. Os yw'r diamedr cyswllt yn parhau o fewn goddefgarwch ond mae cryfder cneifio ar y cyd yn disgyn, ni fydd archwiliad dimensiwn yn unig yn nodi'r achos sylfaenol.

Mae'r broses uno yn pennu sut y cyflawnir cadw mecanyddol, parhad trydanol, mewnbwn gwres, ac ailadroddadwyedd cynhyrchu. Mewn-rhybedion marw, dylai weldio gwrthiant, a weldio ultrasonic felly gael eu gwerthuso yn erbyn y geometreg ar y cyd a'r ddyletswydd drydanol yn hytrach na'u trin fel prosesau ymgyfnewidiol.

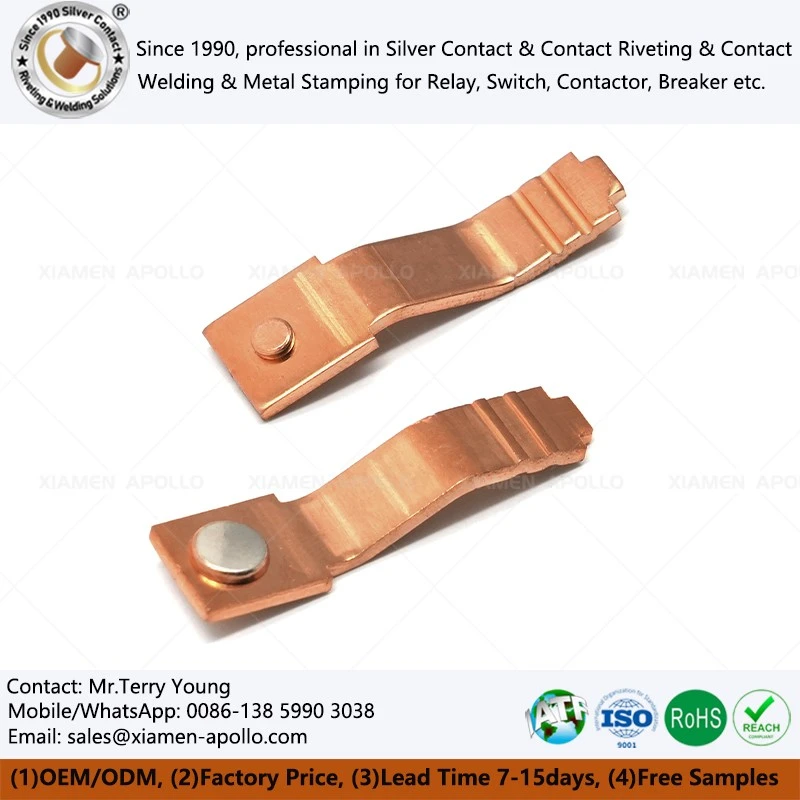

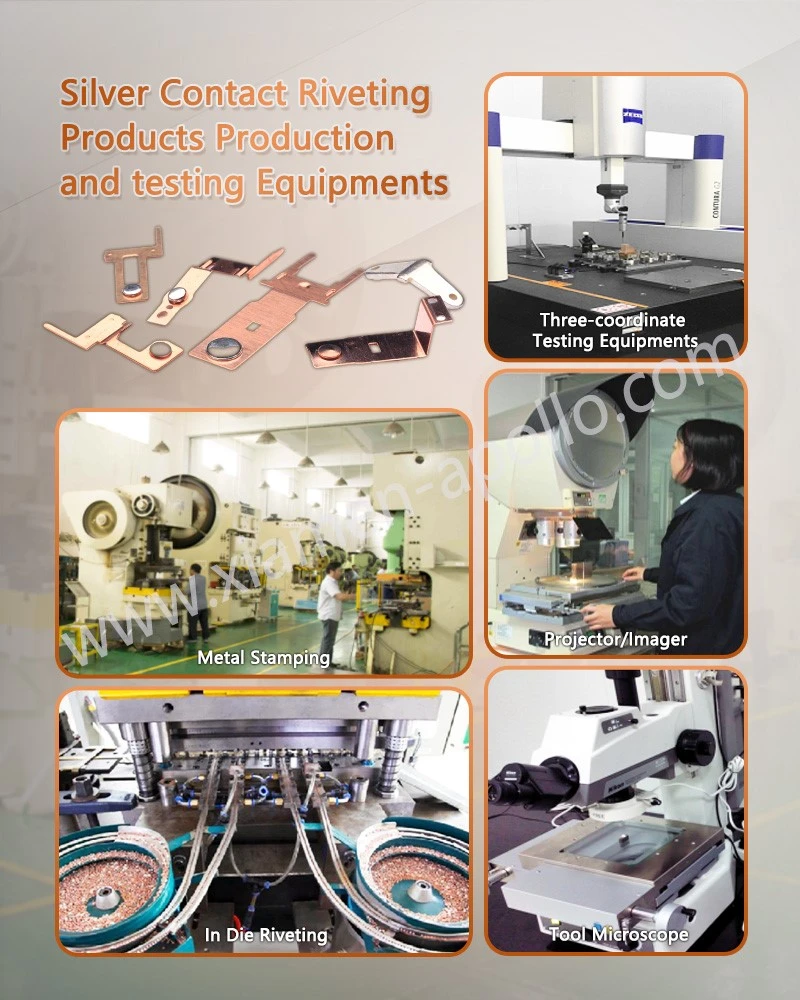

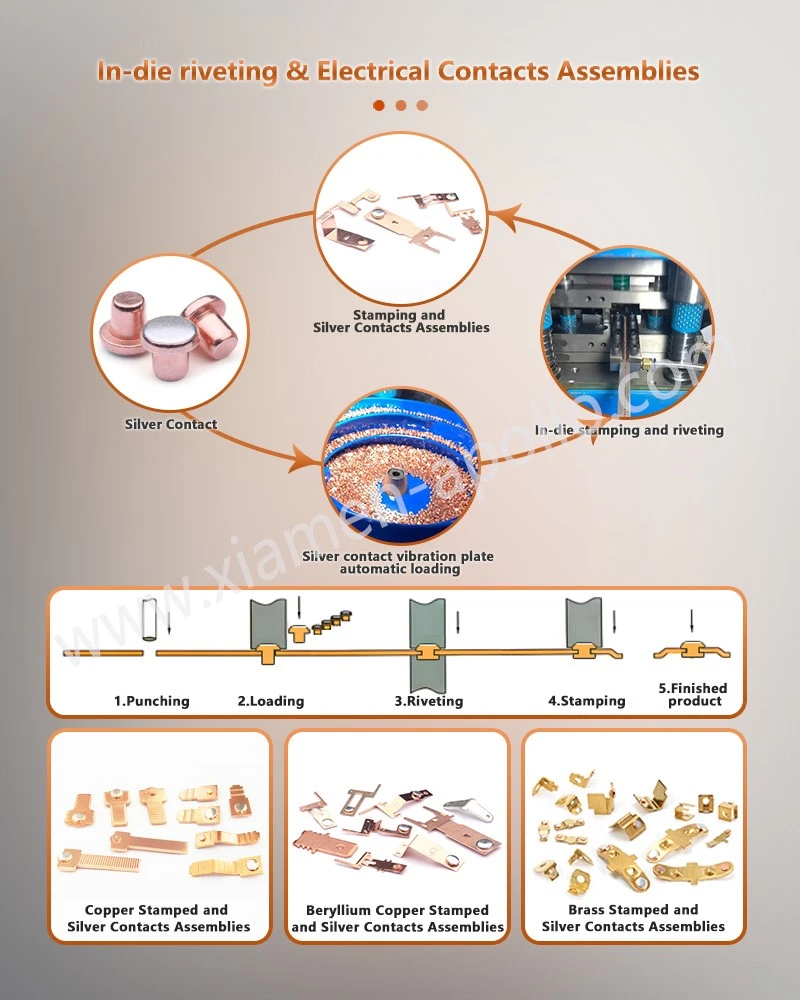

Mewn-Die Riveting: Rheoli Die Blaengar ar Gyfraddau Cynhyrchu Uchel

Mewn-mae rhybedu marw yn integreiddio bwydo cyswllt, lleoli cludwyr, tyllu, ffurfio ac archwilio i ddilyniant cynhyrchu rheoledig. Gall y broses leihau amrywiad trin oherwydd bod y sefyllfa gyswllt wedi'i sefydlu o fewn yr offeryn stampio neu ffurfio.

Mae newidynnau rheoli allweddol yn cynnwys:

• Cywirdeb traw bwydo:fel arfer yn cael ei reoli i'r gofyniad lluniadu
• Diamedr shank rhybed:a reolir yn gyffredin o fewn ±0.02-0.05 mm
• Clirio marw:wedi'i ddiffinio yn ôl trwch deunydd a chaledwch
• Ffurfio strôc:rheoli i atal tan{0}}ffurfio neu or--ffurfio
• Uchder pen rhybed:wedi'i fesur trwy archwiliad optegol neu laser
• Safle canolfan gyswllt:wedi'i wirio yn erbyn datwm y cludwr
• Gwisgo offer:monitro trwy drifft dimensiwn a llofnodion grym

Nid cyflymder yn unig yw'r brif fantais beirianneg. Dyma'r gostyngiad yn yr amrywiad lleoliad rhwng y cludwr wedi'i stampio a'r elfen gyswllt.

Weldio Gwrthiant: Metallograffeg Cyfredol, Grym a Nugget

Mae ansawdd weldio ymwrthedd yn dibynnu ar ryngweithio cerrynt weldio, foltedd, grym electrod, amser weldio, cyflwr cyswllt, ymwrthedd deunydd, a geometreg electrod.

Ar gyfer dilysu cynhyrchiad, dylai manyleb weldio ddiffinio:

• Cerrynt Weldio neu ystod ynni
• Grym electrod
• Weld amser
• Geometreg electrod
• Nifer y corbys
• Dal amser
• Diarddeliad derbyniol mwyaf
• Lleiafswm nugget neu ardal fondio
• Amlder prawf dinistriol
• Meini prawf derbyn metallograffig

Gall weldiad sy'n pasio archwiliad gweledol ddal i gynnwys ymasiad annigonol neu wagle mewnol gormodol. Felly mae adranu metallograffig yn parhau i fod yn ddefnyddiol yn ystod dilysu prosesau ac archwiliadau cyfnodol.

Weldio Ultrasonic: Amplitude, Pwysedd ac Ardal Bond

Mae weldio uwchsonig yn cynhyrchu symudiad ffrithiannol yn y rhyngwyneb dan bwysau rheoledig. Ar gyfer cydrannau trydanol, mae ffenestr y broses yn dibynnu ar galedwch materol, cyflwr wyneb, geometreg cyswllt, osgled dirgryniad, amser weldio, a grym cymhwysol.

Yn wahanol i weldio gwrthiant, nid yw weldio ultrasonic yn dibynnu'n bennaf ar wresogi gwrthiant trydanol lleol. Mae hyn yn newid amlygiad thermol y gydran o'i amgylch.

Dylai cymhwyster proses gydberthyn:

Ar gyfer cydrannau aloi copr, arian neu gopr tenau, gall gormod o ynni uwchsonig gynhyrchu teneuo lleol, anffurfiad arwyneb, neu graciau. Dylid gwirio'r effeithiau hyn trwy ddadansoddiad croestoriad dinistriol.

Ni ddylai cyflenwr cydosod arian cyswllt cymwys ryddhau llawer o gynhyrchu yn ôl archwiliad cosmetig yn unig. Mae angen cysylltu nodweddion mecanyddol, trydanol, metelegol a dimensiwn trwy gynllun rheoli dogfenedig.

Cryfder Cneifio: Cyfeiriad Llwyth Diffiniedig a Modd Methiant

Dylai profion cneifio nodi geometreg gosodiadau, cyfeiriad llwytho, cyflymder croesben, cyflwr cynnal, cyfeiriadedd sampl, a dosbarthiad methiant.

Gall cwsmer nodi gofyniad fel cryfder cneifio Mwy na neu'n hafal i 150 MPa, ond ni ddylid trosglwyddo'r gwerth hwn rhwng gwahanol geometregau ar y cyd heb ddilysiad peirianyddol.

Mae'r modd methiant yr un mor bwysig:

Er mwyn cymhwyso'n ddinistriol, dylid cofnodi lleoliad torasgwrn ynghyd â grym brig.

Croes metallograffig-Adran: Gwag, Crac a Bond-Archwiliad Ardal

Mae metelyddiaeth yn arbennig o ddefnyddiol ar gyfer gwahaniaethu diffyg dimensiwn oddi wrth ddiffyg metelegol.

Mae'r adran groes-yn gallu datgelu:

• Trwch haen-arian
• Cysylltwch{0}â-rhyngwyneb cludwr
• Rhanbarthau rhyngfetelaidd neu dryledol lle bo'n berthnasol
• Weld dimensiynau nugget
• Tai gwag mewnol
• Craciau
• Delamination
• Llif deunydd ar ôl pennawd oer
• Stampio-anffurfiannau a achosir
• Teneuo lleol
• Cyflwr rhyngwyneb platio

Gall gweithdrefn paratoi sampl gynrychioliadol gynnwys torri, mowntio, malu, caboli, ysgythru lle bo'n berthnasol, microsgopeg optegol, a dogfennaeth delwedd.

Arian-Trwch Haen a Platio: XRF a Chroes-Dilysiad Adran

Dylid mesur trwch haen arian yn ôl adeiladwaith y cyswllt.

Ar gyfer rhannau plât, gall XRF ddarparu sgrinio cyflym nad yw'n ddinistriol, tra bod dadansoddiad trawstoriad metallograffig yn darparu mesuriad ffisegol uniongyrchol.

Ar gyfer cyswllt bimetal, mae'r trwch arian yn rhan o geometreg y deunydd cyswllt yn hytrach na gorchudd electroplated confensiynol. Rhaid i'r dull arolygu felly gyd-fynd â'r adeiladwaith.

Dylai manyleb ansawdd cyflenwr nodi:

• Gradd aloi arian
• Trwch haen arian neu gyfaint
• Gradd swbstrad copr
• Cyflwr rhyngwyneb
• Goddefgarwch dimensiwn
• Dull mesur
• Amlder samplu
• Adnabod lot

Nid yw'r ymadrodd "cyswllt arian" yn unig yn diffinio cynnwys arian, cyfansoddiad aloi, trwch haen, na dyletswydd drydanol.

Cyrydiad a Phrofi Amgylcheddol: ASTM B117 ac IEC 60947

Gellir defnyddio profion chwistrellu halen yn ôl ASTM B117 i werthuso ymwrthedd cyrydiad cydrannau metel platiog neu agored. Fodd bynnag, ni ddylai canlyniadau amlygiad ASTM B117 gael eu dehongli'n awtomatig fel rhagfynegiadau bywyd maes uniongyrchol.

Ar gyfer offer switsio foltedd isel, dylid ystyried gofynion IEC 60947 ynghyd â'r categori dyfais gwirioneddol, llwyth trydanol, amgylchedd gweithredu, tymheredd, lleithder, a dyletswydd fecanyddol.

Mae awtomeiddio yn gwella rheolaeth ansawdd pan gysylltir data mesur â newidynnau proses. Mae camera sy'n canfod cyswllt coll yn ddefnyddiol, ond mae system gynhyrchu sy'n gallu cydberthyn safle cyswllt, uchder rhybed, grym ffurfio, cerrynt weldio, ymwrthedd, ac olrhain llawer yn darparu rheolaeth broses lawer cryfach.

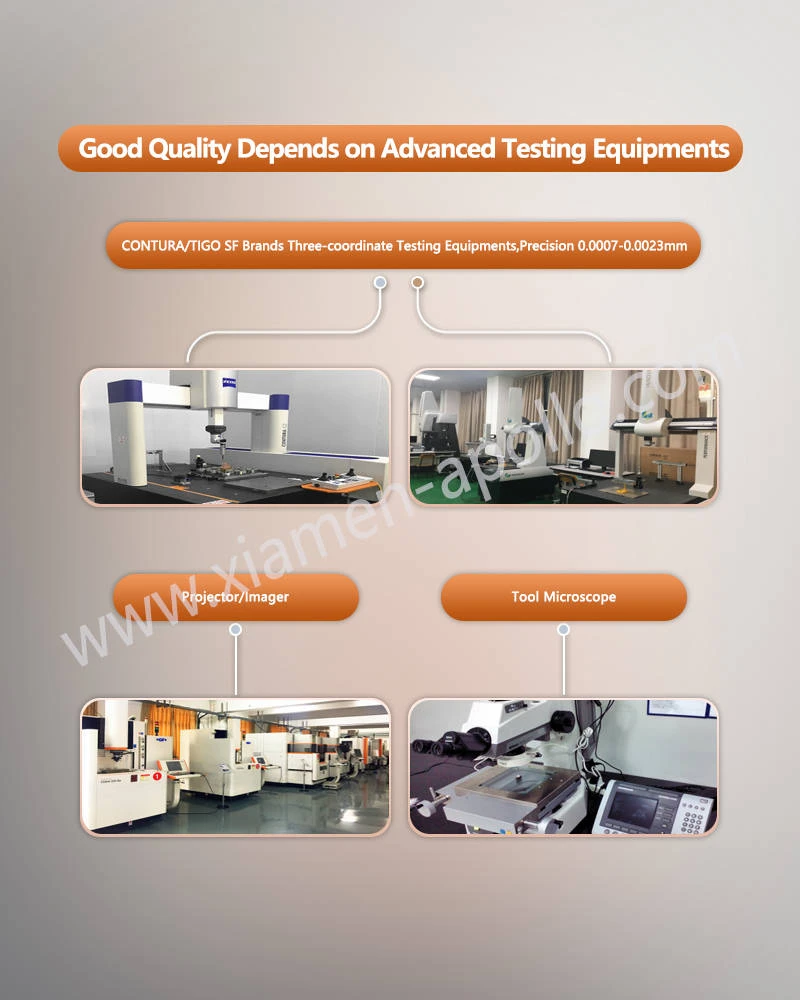

Arolygiad Gweledigaeth: ±0.005 mm Gwiriad Dimensiwn

Gellir defnyddio archwiliad optegol cydraniad uchel ar gyfer nodweddion geometrig critigol lle mae lluniad y cynnyrch yn caniatáu mesur optegol.

Mae eitemau arolygu nodweddiadol yn cynnwys:

• Presenoldeb cyswllt
• Cyfeiriadedd cyswllt
• Diamedr pen rhybed
• Uchder pen rhybed
• Safle canolfan gyswllt
• Proffil cludwr
• Burrs
• Halogiad arwyneb
• Cydrannau bwydo ar goll neu'n dyblu
• Stampio anffurfiad

Rhaid cysylltu goddefgarwch datganedig fel ±0.005 mm bob amser â'r strwythur datwm lluniadu gwirioneddol a gallu'r system fesur. Ni ddylid ei gyflwyno fel goddefgarwch cyffredinol ar gyfer pob cynulliad cyswllt wedi'i stampio.

Profion Trydanol Mewn-lein: Cysylltwch â Resistance mewn mΩ

Gall profion gwrthiant trydanol nodi drifft proses na ellir ei weld trwy archwiliad optegol.

Dylai system fesur dan reolaeth ddiffinio:

• Prawf cerrynt
• Foltedd mesur
• Profi grym
• Archwilio lleoliad
• Amser sefydlogi
• Tymheredd
• Trothwy pasio/methu
• Ailadroddadwyedd mesur

Er enghraifft, os yw manyleb y cwsmer yn gofyn am wrthwynebiad cyswllt Llai na neu'n hafal i 1 mΩ, rhaid i'r gosodiad mesur a'r cerrynt prawf allu datrys y gwerth hwnnw gyda digon o ailadroddadwyedd.

Dylid monitro ymwrthedd cyswllt yn ystadegol yn hytrach na'i wirio yn yr arolygiad terfynol yn unig.

SPC ac IATF 16949: Gallu Proses Cyn Rhyddhau Lot

Ar gyfer cymwysiadau modurol neu EV-gysylltiedig, gellir cymhwyso astudiaethau gallu proses i ddimensiynau critigol a pharamedrau uno.

Mae rheolaethau ystadegol nodweddiadol yn cynnwys:

• Dadansoddiad CP/Cpk
• X-bar/R neu siartiau rheoli priodol
• Cymeradwyaeth-darn cyntaf
• Offeryn-monitro bywyd
• Mesur{0}}dadansoddiad system
• Olrheiniadwyedd lot
• Heb{0}}gwahanu cynnyrch
• Cofnodion gweithredu cywirol

Mae IATF 16949 yn darparu'r fframwaith rheoli ansawdd a ddefnyddir yn gyffredin gan gadwyni cyflenwi modurol. Mae -gofynion penodol cwsmeriaid yn dal i fod yn angenrheidiol oherwydd nid yw ardystiad i safon system reoli yn sefydlu'r terfynau derbyn technegol ar gyfer cydosod arian cyswllt penodol.

Lleihau Diffyg Awtomataidd: Adborth Proses yn hytrach na Didoli Terfynol

Mae awtomeiddio yn lleihau dianc rhag diffygion yn fwyaf effeithiol pan fydd canlyniadau arolygu yn bwydo'n ôl i'r broses ffurfio neu uno.

Dilyniant dolen gaeedig nodweddiadol yw:

Adnabod llawer o ddeunydd → bwydo → stampio → lleoliad cyswllt → rhybedio / weldio → archwiliad dimensiwn → archwiliad trydanol → logio data → dadansoddiad SPC → addasu proses

Mae'r dull hwn yn caniatáu i beirianwyr cynhyrchu nodi drifft cyn i nifer fawr o gynulliadau gyrraedd yr arolygiad terfynol.

Ar gyfer cynhyrchu cyfaint uchel, gellir rhannu amlder arolygu yn:

Beth yw'r gofyniad cryfder cneifio lleiaf ar gyfer gwasanaethau rhybedion cyswllt arian awtomataidd?

Rhaid i gynulliadau rhybedu cyswllt arian awtomataidd wrthsefyll cryfder cneifio o 150 MPa o leiaf i atal datgysylltu mecanyddol o dan actifadu electromagnetig amledd uchel parhaus mewn trosglwyddyddion a thorwyr cylchedau.

Sut mae Xiamen Apollo Electric Co, Ltd yn sicrhau olrhain deunydd ar gyfer cydrannau cyswllt arian?

Cynhelir olrhain deunydd trwy brotocolau rheoli lotiau llym IATF 16949, gan gysylltu tystysgrifau prawf melin deunydd crai (dadansoddiad cyfansoddiad sbectrocemegol ar gyfer AgSnO2, AgCdO, neu AgNi) yn uniongyrchol â rhifau swp wedi'u hysgythru â laser ar becynnu terfynol.

Beth yw'r amser arweiniol sampl safonol ar gyfer gwasanaethau weldio cyswllt wedi'u peiriannu'n arbennig?

Mae prototeipio safonol a gwneuthuriad sampl ar gyfer rhybedion bimetal wedi'u teilwra, llafnau wedi'u stampio, a chynulliadau cyswllt wedi'u weldio fel arfer yn gofyn am 10 i 15 diwrnod busnes, gyda chefnogaeth adroddiadau arolygu dimensiwn cyflawn a micrograffau trawstoriad materol.

Ar gyfer gwasanaeth weldio cyswllt arian newydd neu amnewid neumewn-cyswllt trydanol rhybedlyd marw, darparu'r lluniad 2D, model 3D, deunydd cyswllt, deunydd cludo, llwyth trydanol, ymwrthedd cyswllt targed, gofyniad cryfder ar y cyd, cyfaint blynyddol, ac IEC 60947 neu fanyleb cwsmer cymwys. Yna gall adolygiad peirianneg ddiffinio'r broses uno, cynllun arolygu, gofynion offer, a-rheoli paramedrau cynhyrchu cyn dyfynbris.
