Cost{0}}Strategaeth i Lawr ar gyfer OEMs Trydanol: Sut mae Rhybedion Arian Deimetal a Thrimetal yn Lleihau Costau Deunydd

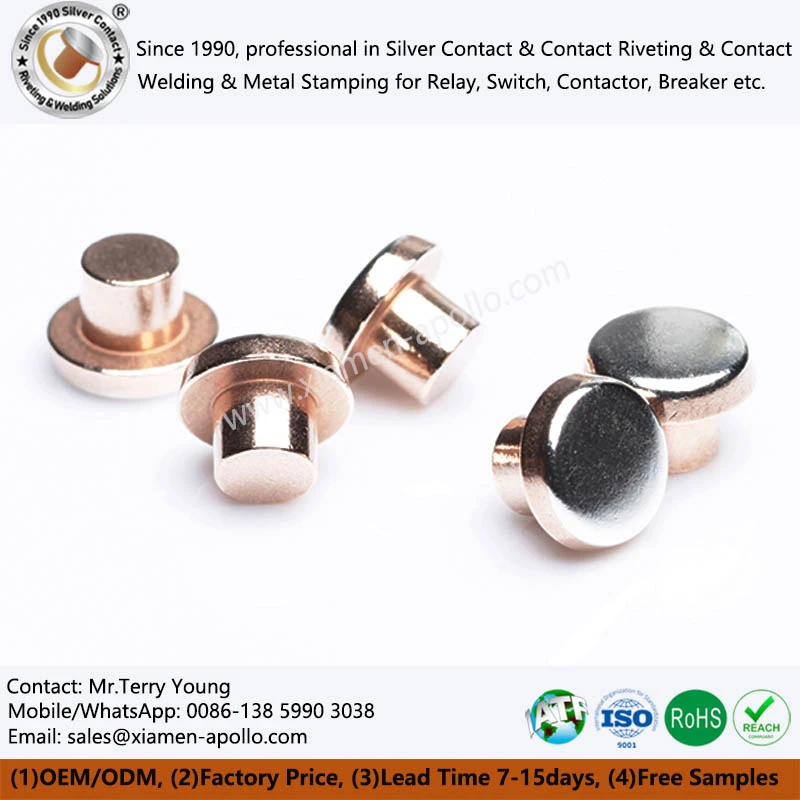

Mae rhybedion cyswllt arian bimetal yn defnyddio haen gyswllt arian-dim ond lle mae'r rhyngwyneb switsio yn gofyn amdani, tra bod y shank yn cael ei ffurfio o fetel dargludol cost is fel copr. O'i gymharu â rhybed arian solet, gall y strwythur hwn leihau'r defnydd o arian wrth gadw arwyneb cyswllt diffiniedig, a gall pennawd oer ffurfio'r haen arian a'r shank dargludol yn un gydran wedi'i bondio'n fecanyddol.

Ar gyfer OEMs trydanol, nid y pris arian fesul cilogram yn unig yw'r cwestiwn peirianneg. Mae'r model cost perthnasol yn cynnwys màs arian fesul rhan, trwch haen arian, ymwrthedd cyswllt trydanol, cryfder bond mecanyddol, goddefgarwch dimensiwn, dyletswydd newid, a chynnyrch cynhyrchu.

Màs arian, cyfansoddiad AgSnO2, a dyletswydd newid IEC 60947

Mae cyfran arian cyswllt trydanol yn cyfrannu'n uniongyrchol at gost materol. Mewn rhybed arian solet, mae'r corff rhybed cyflawn yn cynnwys arian neu aloi arian. Mewn adeiladwaith bimetal, mae'r aloi arian wedi'i grynhoi ar yr wyneb cyswllt gweithio tra bod y shank ategol yn defnyddio copr neu swbstrad dargludol penodedig arall.

Ar gyfer peiriannydd caffael, y cyfrifiad perthnasol yw:

Cost arian fesul rhan=màs arian fesul rhan × pris prynu arian

Felly, gall lleihau cyfaint arian diangen leihau amlygiad i amrywiadau pris metel gwerthfawr heb newid y deunydd cyswllt gweithio yn awtomatig.

Gall deunyddiau cyswllt nodweddiadol gynnwys:

Mae'r cyfansoddiad cywir yn dibynnu ar gerrynt llwyth, foltedd, cerrynt mewnlif, amlder newid, bywyd trydanol, grym cyswllt, ac egni arc. Nid yw màs arian is ynddo'i hun yn dangos bywyd trydanol cyfatebol.

30–50% arian-dargedau dylunio arbed a defnydd deunyddiau

Ar gyfer geometregau cyswllt bimetal addas, gall canolbwyntio'r aloi arian ar yr wyneb gweithio leihau'r defnydd o arian o'i gymharu ag adeiladwaith arian solet. Mae'n bosibl y bydd targed dylunio o 30–50% o arbed arian yn bosibl ar gyfer geometregau dethol, ond rhaid cyfrifo'r ganran wirioneddol o'r cyfaint arian terfynol a'i wirio yn erbyn y dyluniad cyswllt solet gwreiddiol.

Dylai'r cyfrifiad fod yn seiliedig ar:

• Trwch haen arian-mewn mm neu μm
• Diamedr pen cyswllt mewn mm
• Dwysedd aloi arian mewn g/cm³
• Cyfaint shank copr mewn mm³
• Pwysau rhan gorffenedig mewn mg neu g
• Cynnyrch deunydd ar ôl pennawd oer
• Goddefgarwch dimensiwn terfynol mewn mm

Mae'r dull hwn yn rhoi model cost i lawr mesuradwy i dimau caffael yn hytrach na dibynnu ar ganran enwol "arbed arian".

Pennawd oer deufetel, yn-ffurfio marw, a geometreg cyswllt IEC 60947

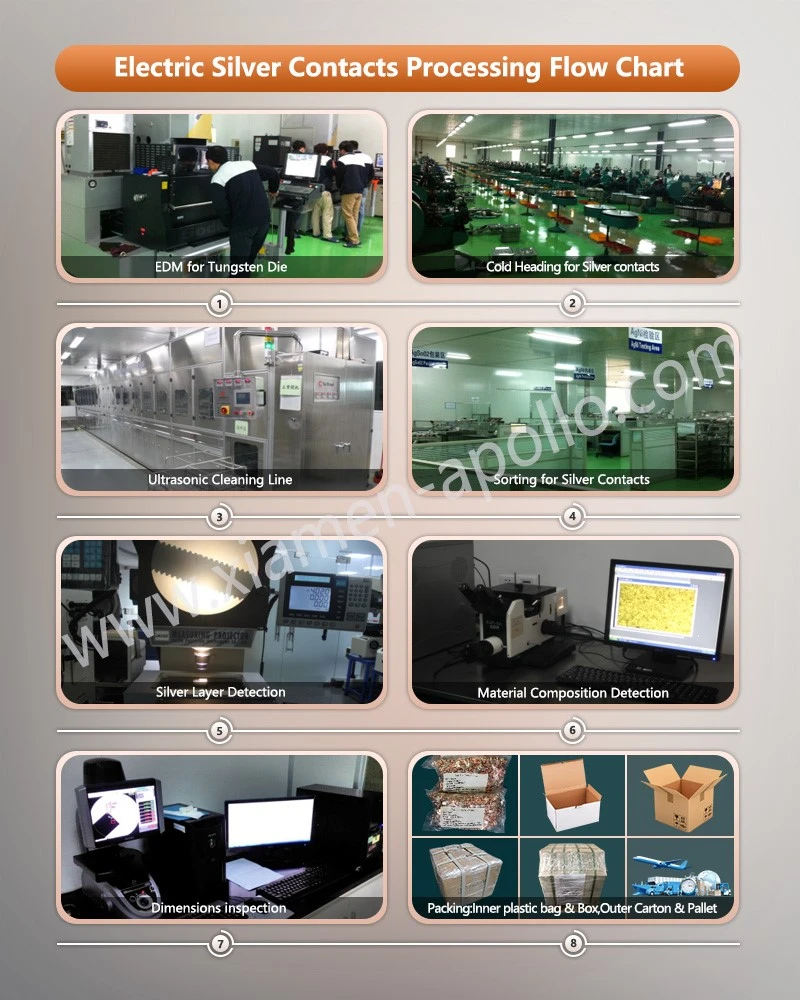

Mae pennawd oer yn ffurfio'r pen cyswllt a'r shank trwy ddadffurfiad plastig rheoledig yn hytrach na pheiriannu'r geometreg derfynol o far solet. Ar gyfer rhybedion cyswllt arian bimetal, rhaid i'r broses reoli'r rhyngwyneb rhwng yr aloi arian a'r swbstrad copr yn ystod cynhyrfu, pennawd, trimio, a ffurfio terfynol.

Mae'r prif newidynnau proses yn cynnwys:

• Trwch haen-arian:wedi'i reoli yn ôl y dyluniad cyswllt.
• Diamedr gwag:yn effeithio ar lif deunydd a chyfaint pen.
• Gostyngiad pennawd:yn pennu anffurfiad a phwysau rhyngwyneb.
• Clirio offer:yn dylanwadu ar fflach, cracio, ac amrywiad dimensiwn.
• Iro:yn effeithio ar ffrithiant a llif deunydd.
• Aliniad marw:yn rheoli concentricity rhwng haen cyswllt a shank.
• Geometreg pen terfynol:rhaid iddo gyd-fynd â'r mecanwaith cyfnewid neu newid.

Ar gyfer cynhyrchu cyfaint uchel, gall ffurfio cynyddol ac archwilio awtomataidd leihau'r amrywiad rhwng rhybedion unigol.

Dewis haen AgSnO2 88/12, AgNi, ac arian-drwy newid llwyth

Peidiwch â dewis AgSnO2 ac AgNi oherwydd eu bod yn cynnwys arian yn unig. Mae eu hymddygiad newid yn wahanol oherwydd bod gronynnau ocsid a nicel yn effeithio ar erydiad arc, tueddiad weldio, caledwch, a throsglwyddo deunydd.

Dylid nodi'r union radd AgSnO2, megis system Ag/SnO2 enwol 88/12, ynghyd â'r safon ddeunydd berthnasol a thystysgrif deunydd cyflenwr.

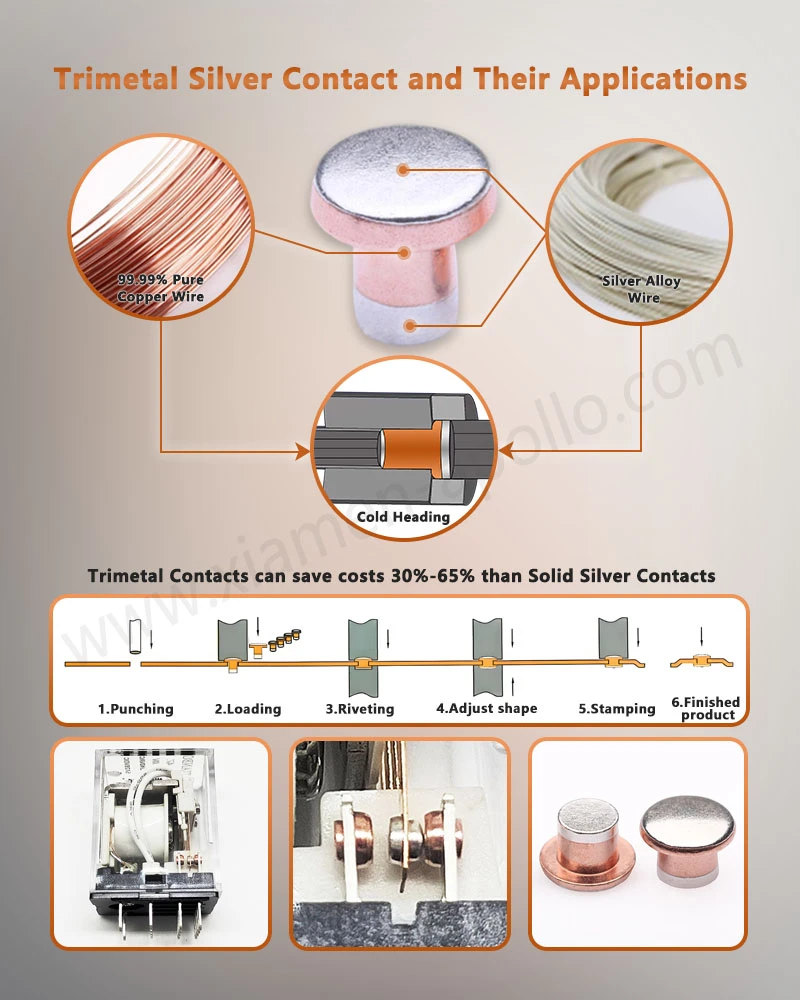

Pwyntiau cyswllt trimetal a -peirianneg haen ganolraddol

Gall pwynt cyswllt trimetal gyflwyno deunydd canolraddol rhwng yr aloi cyswllt a'r shank copr. Gellir defnyddio'r haen ganolraddol i reoli anffurfiad, ymddygiad bondio, ehangu thermol, neu drylediad deunydd.

Ar gyfer manylebau caffael, dylai'r lluniad nodi:

• Cysylltwch â aloi
• Deunydd haen canolradd
• Deunydd Shank
• Trwch haen unigol
• Uchder pen cyffredinol
• Diamedr rhybed
• Diamedr Shank
• Goddefgarwch consentrig
• Cyflwr wyneb
• Dull prawf mecanyddol gofynnol

Peidiwch â thrin adeiladwaith trimetal fel amrywiad cosmetig o rhybed bimetal. Mae'r dilyniant rhyngwyneb yn newid yr ymddygiad anffurfio yn ystod pennawd oer ac felly mae angen dilysu prosesau.

Pwysau rhyngwyneb, cymhareb dadffurfiad, a rhesymeg prawf ASTM E8 / ISO 6892

Mae pennawd oer yn creu pwysau mecanyddol ar y rhyngwyneb rhwng metelau annhebyg. Rhaid i ffenestr y broses fod yn ddigon llydan i fondio heb gynhyrchu craciau, fflach gormodol, na llif deunydd ansefydlog.

Mae angen rhoi sylw arbennig i dri newidyn:

• Pwysau rhyngwyneb:Gall anffurfiad annigonol adael bondio gwan neu wagleoedd. Gall dadffurfiad gormodol gynhyrchu cracio neu ddadleoli deunydd heb ei reoli.
• Cymhareb lleihau:Mae'r berthynas rhwng dimensiynau gwag cychwynnol a geometreg pen terfynol yn pennu faint o ddadffurfiad plastig.
• Caledwch deunydd:Gall gwahaniaethau caledwch gormodol rhwng yr aloi cyswllt a'r swbstrad copr newid y dilyniant dadffurfiad.

Dylai cymhwyster mecanyddol nodi'r dull prawf, geometreg enghreifftiol, cyfeiriad llwytho, a lleoliad methiant. Gall ASTM E8 neu ISO 6892 fod yn berthnasol ar gyfer profion mecanyddol metelaidd, ond gallai dull cneifio neu dynnu rhybed pwrpasol fod yn fwy cynrychioliadol ar gyfer y cyswllt gorffenedig.

Mewn-rhibed marw a chrynodebau ar ±0.01 mm

Mewn-mae ffurfio marw yn gallu integreiddio gweithrediadau ffurfio lluosog i ddilyniant rheoledig. Ar gyfer cysylltiadau trydanol, mae crynoder rhwng yr ardal gyswllt arian a shank copr yn effeithio ar leoliad y cynulliad a'r defnydd o ddeunyddiau.

Gall arolygiad gynnwys:

• Shank diamedr: mm
• Diamedr pen: mm
• Uchder y pen: mm
• Trwch haen arian-: μm
• Concentricity: mm
• Uchder Burr: μm
• Garwedd wyneb: Ra μm

Gall archwiliad golwg awtomataidd nodi drifft dimensiwn ar gyflymder cynhyrchu, tra bod samplu ag offer CMM yn darparu dilysiad dimensiwn cydraniad uwch ar gyfer nodweddion critigol.

RoHS, REACH, IATF 16949, ac olrhain deunydd

Ar gyfer cymwysiadau modurol a thrydanol, rhaid cysylltu cydymffurfiad deunydd â'r lot gynhyrchu wirioneddol.

Dylai system olrhain gysylltu:

Llawer deunydd crai → oer-swp pennawd → cyflwr offer → cofnod arolygu → pecyn pacio → cludo

Lle bo’n berthnasol, gall dogfennaeth gynnwys:

• Tystysgrif deunydd
• datganiad RoHS
• datganiad REACH
• Cofnod o driniaeth platio neu arwyneb
• Adroddiad arolygu dimensiwn
• Adroddiad prawf mecanyddol
• Adroddiad prawf trydanol
• Rhif swp cynhyrchu

Mae'r ddogfennaeth hon yn arbennig o berthnasol pan gyflenwir yr un geometreg gyswllt ar draws sawl platfform cyfnewid neu newid.

Defnydd arian, colled peiriannu, a phrofion amgylcheddol ASTM B117

Dylid gwerthuso cost deunydd ynghyd â chynnyrch gweithgynhyrchu. Gall peiriannu cydran arian solet gynhyrchu sglodion a phrosesu gwastraff, tra bod pennawd oer yn ffurfio ger-net-geometreg siâp gyda defnydd deunydd gwahanol iawn.

Gall profion amgylcheddol fel ASTM B117 fod yn berthnasol ar gyfer gwerthuso cyrydiad pan fo'r cydosod cyswllt yn cynnwys arwynebau dargludol agored, haenau, neu ryngwynebau metel annhebyg. Ni ddylid dehongli canlyniadau ASTM B117 fel rhagfynegiad uniongyrchol o oes newid trydanol.

Nid y gost ddeunydd isaf o reidrwydd yw'r cyfanswm cost rhan isaf. Rhaid cynnwys sgrap, oes offer, cynnyrch cydosod, amser archwilio, cymhwyster trydanol, a risg dychwelyd maes yn y model caffael.

Pennawd oer yn erbyn troi ar gyfer -cysylltiadau trydanol cyfaint uchel

Ar gyfer rhybedion cyswllt trydanol bach, mae mantais economaidd pennawd oer yn dod yn fwy arwyddocaol wrth i'r galw blynyddol gynyddu oherwydd bod gwariant offer yn cael ei ddosbarthu ar draws swm cynhyrchu mwy.

Mae rhybedion arian bimetal a thrimetal yn darparu llwybr peirianneg ddeunydd i leihau cyfaint arian diangen wrth gynnal rhyngwyneb cyswllt trydanol diffiniedig. Daw'r gostyngiad mewn costau o reoli màs arian, nid dim ond amnewid metel rhatach i'r arwyneb cyswllt.

Ar gyfer rhaglenni OEM trydanol, dylai'r gwerthusiad felly gyfuno dewis deunydd AgSnO2 / AgNi, trwch haen arian, anffurfiad pennawd oer, cryfder bond rhyngwyneb, ymwrthedd cyswllt, gallu dimensiwn, profion bywyd trydanol, ac olrhain llawer.

Ar gyfer cynhyrchu cyfaint uchel, dim ond ar ôl sefydlu'r economeg ran gyflawn y dylid dewis y llwybr gweithgynhyrchu a ffefrir: defnyddio deunyddiau, offer, amser beicio, archwilio, cynnyrch, cost cymhwyster, a galw blynyddol.

Sut mae trwch haen arian yn cael ei fesur mewn rhybedion cyswllt arian bimetal?

Fel arfer caiff trwch haen arian ei wirio gan drawstoriad metelograffig, mesuriad optegol wedi'i raddnodi, neu ddulliau archwilio dilys eraill. Dylai'r lluniad ddiffinio'r trwch gofynnol mewn μm a'r goddefgarwch a ganiateir.

A all rhybedion cyswllt arian bimetal leihau'r defnydd o arian 30-50%?

Gellir cyflawni gostyngiad o 30-50% ar gyfer geometregau dethol pan fydd yr haen arian wedi'i chrynhoi ar yr wyneb cyswllt gweithio. Rhaid cyfrifo'r arbediad gwirioneddol o'r cyfaint arian gorffenedig a'i ddilysu yn erbyn y cynllun arian solet gwreiddiol.

Pa ddogfennau ddylai prynwr ofyn amdanynt gan IATF 16949 gysylltu â-cyflenwr rhybed?

Gofyn am y dystysgrif IATF 16949 berthnasol, tystysgrif materol, datganiadau RoHS/REACH, adroddiad dimensiwn, data prawf bondio, canlyniadau gwrthiant cyswllt, dogfennau rheoli prosesau, a chofnodion olrhain lotiau cynhyrchu.

Am ddyfynbris brys arrhybedion cyswllt arian bimetal, anfon y lluniad CAD, gofyniad deunydd, cyfaint blynyddol, a dyletswydd trydanol targed ar gyfer adolygiad technegol a chost cynhyrchu.
