Cysylltiadau Arian Brazed mewn -Torri Cylched Foltedd Uchel: Bondio Deunydd a Gwrthiant Arc

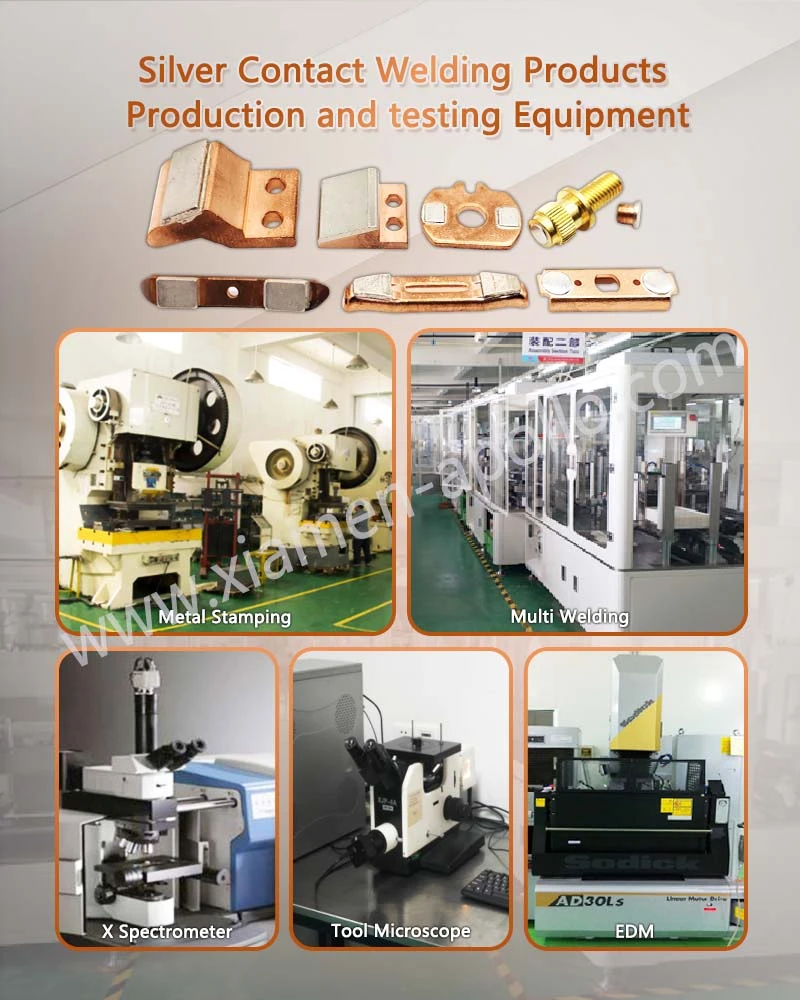

Mae Cydosod Cyswllt Arian Brazed yn cyfuno pen cyswllt arian â chynhaliad copr trwy haen bresyddu â bond metelegol. Ar gyfer torwyr cylched cyfredol uchel, mae dewis deunydd cyswllt, tymheredd presyddu, geometreg cymalau, cwmpas ardal bond, ac archwiliad pres post yn effeithio'n uniongyrchol ar ymwrthedd cyswllt, codiad thermol, cadw mecanyddol, ac ymddygiad erydiad arc.

Ar gyfer MCCB a-strwythurau newid cyfredol uchel eraill, nid arwyneb cyswllt llawn arian yn unig yw'r targed peirianneg. Rhaid i'r cynulliad cyflawn gynnal llwybr cerrynt gwrthiant isel wrth wrthsefyll ynni arc dro ar ôl tro, beicio thermol, a llwytho mecanyddol ar y rhyngwyneb cyswllt.

Deunyddiau Cyswllt AgWC ac AgC ar gyfer Arc Exposure

Yn ystod ymyrraeth, mae'r arwyneb cyswllt yn agored i wresogi lleol, atodi arc, trosglwyddo deunydd a beicio thermol dro ar ôl tro. Felly mae systemau AgWC ac AgC yn cael eu hystyried pan fydd y cais yn gofyn am gyfnod cyswllt caletach nag arian pur.

Dylid dewis y fformiwleiddiad gwirioneddol yn ôl cerrynt graddedig, foltedd, dyletswydd ymyrraeth cylched fer, amlder newid a geometreg cyswllt yn hytrach nag yn ôl enw materol yn unig.

Ar gyfer system gyswllt MCCB, ni ellir gwerthuso'r pen cyswllt yn annibynnol ar y gefnogaeth copr. Gall deunydd cyswllt â gwrthiant arc da barhau i gynhyrchu methiant cynamserol o gynulliad os yw'r rhyngwyneb brazed yn cynnwys gwagleoedd, gwlychu annigonol neu ardal bond annigonol.

Cysylltwch â Resistance a Thermal Rise yn Amodau Prawf IEC 60947

Mae ymwrthedd cyswllt yn cael ei effeithio gan gyflwr wyneb, pwysau cyswllt, caledwch materol, geometreg cyswllt a dyluniad llwybr cyfredol. Mae gwerth gwrthiant cychwynnol isel yn ddefnyddiol dim ond pan fydd yn parhau'n sefydlog ar ôl beicio thermol a thrydanol.

Ar gyfer rheoli cynhyrchu, dylai timau peirianneg ddiffinio meini prawf derbyn mesuradwy ar gyfer:

• Ymwrthedd cyswllt yn mΩ o dan y cerrynt prawf penodedig.
• Cynnydd tymheredd cyswllt o dan y cerrynt graddedig.
• Cysylltwch-goddefgarwch dimensiwn pen mewn mm.
• Cwmpas brazed ar y cyd a man gwag canfyddadwy.
• Cryfder cneifio mecanyddol yn MPa.
• Caledwch wyneb neu{0}}galedwch micro mewn HV lle bo'n berthnasol.

Felly, dylai manyleb cyflenwr nodi'r dull prawf, lleoliad mesur, cerrynt cymhwysol a therfyn derbyn yn hytrach nag adrodd am ddatganiad cyffredinol yn unig fel "gwrthiant isel."

Cyd Brazed vs. Riveted Joint ar gyfer Cysylltiadau Presennol Uchel-

Mae presyddu a rhybedu yn creu rhyngwynebau mecanyddol a thrydanol gwahanol. Mae cyswllt rhybedog yn dibynnu ar ddadffurfiad mecanyddol a chyswllt rheoledig rhwng y cydrannau, tra bod presyddu yn ffurfio cymal metelegol trwy aloi llenwi presyddu.

Gall strwythur brazed ddarparu ardal bondio barhaus o dan y pen cyswllt, ond dim ond pan fydd y cyd wedi'i ddylunio'n iawn. Dylai'r cyflenwr reoli clirio pres, dosbarthiad metel llenwi, cyfradd gwresogi, tymheredd brig ac amodau oeri.

Ar gyfer rhybedu, mae'r newidynnau sylfaenol yn symud tuag at ddiamedr rhybed shank, grym cynhyrfu, uchder pen, crynoder a rhaglwyth mecanyddol gweddilliol.

Tymheredd Presyddu, Gwlychu a Chlirio ar y Cyd

Dylid sefydlu'r broses bresyddu o'r system lenwi wirioneddol yn hytrach nag o dymheredd ffwrnais generig.

Mae newidynnau proses pwysig yn cynnwys:

• Amrediad toddi aloi llenwi a thymheredd liquidus.
• Copr-cefnogi cyflwr yr arwyneb cyn presyddu.
• Cysylltwch â-pennaeth ac aliniad cymorth.
• Clirio ar y cyd a phellter llif capilari.
• Cyfradd gwresogi a thymheredd brig.
• Dal amser ar dymheredd presyddu.
• Awyrgylch amddiffynnol neu gyflwr gwactod.
• Cyfradd oeri a rheoli ystumiad.

Ar gyfer cymhwyster cynhyrchu, dylid defnyddio traws-adrannau metallograffig i gadarnhau bod yr aloi llenwi wedi llifo trwy'r rhanbarth bondio arfaethedig heb wagio gormodol, gwlychu anghyflawn neu ffurfiad rhyngfetelaidd heb ei reoli.

Cryfder Cneifio Yn fwy na neu'n hafal i 150 MPa: Dyluniad Prawf yn hytrach na Hawliadau Marchnata

Dim ond pan fydd wedi'i glymu i gyfuniad deunydd diffiniedig, geometreg uniadau a dull prawf y dylid nodi gwerth cryfder cneifio megis Mwy na neu'n hafal i 150 MPa. Gall y canlyniad rhifiadol newid yn sylweddol gyda-diamedr pen cyswllt, trwch bres, arwynebedd gorgyffwrdd, paratoi sbesimenau a chyfeiriad llwytho.

Ar gyfer cymhwyster cyflenwr, dylai'r cofnod prawf nodi:

Mae cymal sy'n methu y tu mewn i'r deunydd rhiant yn hytrach nag ar hyd y rhyngwyneb brazed yn darparu gwybodaeth beirianneg wahanol i fethiant rhyngwyneb. Felly, dylai cofnodion sicrhau ansawdd ddogfennu lleoliad y toriad, nid yn unig y llwyth brig.

Geometreg Cefnogi Copr a Dargludedd Trydanol

Mae'r cymorth copr yn darparu'r prif lwybr cario cerrynt y tu ôl i'r pen cyswllt. Mae gradd copr, arwynebedd traws-adrannol, trwch cynnal, a geometreg parth pres i gyd yn dylanwadu ar ostyngiad mewn foltedd a chodiad thermol.

Pan nodir dargludedd trydanol, dylai'r fanyleb brynu nodi'r radd copr a'r sail prawf. Ni ddylid trosglwyddo gwerth fel IACS Mwy na neu'n hafal i 85% rhwng graddau copr heb ddilysu.

Dylai'r dyluniad mecanyddol hefyd atal crynodiad thermol gormodol o amgylch yr ardal brazed. Gall newidiadau adrannau miniog, adrannau cymorth tenau, ac olion traed pres a reolir yn wael greu graddiannau tymheredd lleol yn ystod y gweithrediad presennol uchel.

Dyluniad Rhyngwyneb AgWC/AgC: 0.01–0.05 mm Rheolaeth Dimensiwn

Rhaid i'r pen cyswllt a'r cymorth copr aros wedi'u halinio trwy gydol y broses bresyddu. Yn dibynnu ar faint y gydran a gallu'r broses, gellir rheoli dimensiynau critigol o fewn ystodau fel ±0.01 mm i ±0.05 mm, ond rhaid sefydlu'r goddefiant gwirioneddol o luniad dyluniad y torrwr a'r pentwr cydosod -i fyny.

Mae dimensiynau allweddol fel arfer yn cynnwys:

• Diamedr pen cyswllt.
• Cysylltwch -trwch pen.
• Cefnogi lled a thrwch.
• Diamedr arwynebedd-presyddu.
• Cyswllt-face flatness.
• Crynhoad rhwng pennaeth cyswllt a chymorth.
• Uchder cynulliad gorffenedig.

Dylid cynnal archwiliad dimensiwn ar ôl presyddu oherwydd gall ystumiad thermol newid y geometreg derfynol.

Diffygion Presyddu: Eiddo Gwag, Heb ei Wlychu a Chamlinio

Yn gyffredinol, mae'r diffygion presyddu pwysicaf yn gysylltiedig â llif llenwi anghyflawn, dal nwy, halogiad, a gwresogi heb ei reoli.

Felly, dylid cyfuno proses bresyddu dan reolaeth ag archwiliad dimensiwn yn hytrach na'i drin fel gweithrediad thermol ynysig.

X{0}}Archwiliad Ray/CT ar gyfer Diffygion Presyddu Mewnol

Ni all archwiliad gweledol ddod o hyd i wagleoedd mewnol yn ddibynadwy o dan ben cyswllt arian. Ar gyfer{1}}cydrannau torri cyfredol uchel, gall pelydr-X neu domograffeg gyfrifiadurol ddarparu tystiolaeth annistrywiol o gyflwr mewnol y cymalau.

Dylai'r fanyleb arolygu ddiffinio:

• Ardal arolygu.
• Isafswm maint nam canfyddadwy.
• Uchafswm y ganran o eiddo gwag a ganiateir neu faint gwag unigol.
• Lleoliad derbyn.
• Amlder samplu.
• Datrysiad offer.
• Adnabod lot.
• Fformat adroddiad arolygu.

Rhaid cytuno ar derfynau derbyn gyda'r lluniad cydrannol neu'r cynllun ansawdd. Nid yw datganiad cyffredinol "dim gwag" yn dechnegol ddefnyddiol oni bai bod y trothwy canfod hefyd wedi'i ddiffinio.

Ultrasonic a Metallograffig Dilysu

Gellir ystyried archwiliad uwchsonig lle mae geometreg cydran a chyfuniad deunydd yn darparu digon o gyplu acwstig a gwahaniad signal.

Ar gyfer cymhwyso proses, mae metelograffeg ddinistriol yn parhau i fod yn ddefnyddiol oherwydd ei fod yn datgelu'n uniongyrchol:

• Parhad haen Braze.
• Dosbarthiad llenwi.
• Parthau adwaith rhyngwyneb.
• mandylledd.
• Craciau.
• Gwlychu anghyflawn.
• Gorboethi lleol.

Mae NDT a metelograffeg yn gwasanaethu gwahanol ddibenion. Mae NDT yn cefnogi sgrinio cynhyrchu heb ddinistrio'r gydran; mae metelograffeg yn darparu tystiolaeth datblygu proses fanwl o samplau dethol.

Profi Cneifio a Methiant-Dadansoddi Modd

Dylai profion cneifio roi llwyth wedi'i reoli ar y pen cyswllt nes bod methiant rhyngwyneb neu fethiant materol rhiant yn digwydd.

Dylai'r adroddiad prawf gynnwys adnabod sbesimen, swp deunydd, ardal ar y cyd, grym mwyaf, straen wedi'i gyfrifo, ffurfweddiad llwytho a lleoliad torri asgwrn.

Er enghraifft:

Straen cneifio (MPa)=Llwyth cneifio uchaf (N) ÷ Ardal fondio effeithiol (mm²)

Os na chaiff yr arwynebedd bondio effeithiol ei fesur yn gyson, ni ellir cymharu data cryfder cneifio o geometregau gwahanol gydrannau yn uniongyrchol.

Ardystio Deunydd AgWC/AgC a Chofnodion Swp

Ar gyfer cydrannau switsio foltedd uchel cysylltiedig â modurol, dylai olrhain deunydd ymestyn o ddeunydd crai sy'n dod i mewn i'r cydosod gorffenedig.

Gall cofnod rheoledig gynnwys:

• Cysylltwch â-gradd deunydd.
• Cynnwys arian neu gyfansoddiad datganedig.
• Manyleb cyfnod carbid twngsten neu garbon.
• Gradd copr.
• Gradd metel llenwi-.
• Cyflenwr deunydd crai-.
• Rhif swp.
• Dyddiad cynhyrchu.
• Adnabod offer presyddu.
• Proffil tymheredd presyddu.
• Adnabod llinell gweithredwr neu gynhyrchiad.
• Canlyniad NDT.
• Canlyniad archwiliad dimensiwn.
• Canlyniad prawf mecanyddol.

Gall systemau ansawdd ISO 9001 ac IATF 16949 ddarparu'r fframwaith ar gyfer rheoli prosesau ac olrhain, tra dylai'r meini prawf derbyn cydrannau gwirioneddol barhau i fod yn gynnyrch penodol.

Cydymffurfiaeth Deunydd RoHS a REACH

Dylid dogfennu cydymffurfiaeth â deunyddiau trwy ddatganiadau rheoledig a, lle bo angen, profion labordy.

Ar gyfer caffael, dylai'r pecyn cyflenwyr wahaniaethu rhwng:

• Datganiad cyfansoddiad materol.
• Dogfennaeth cydymffurfio â RoHS.
• -datganiad statws sylwedd REACH.
• Tystysgrif deunydd sy'n dod i mewn.
• -olrheiniadwyedd swp cynhyrchu.
• Cofnod arolygu terfynol.

Mae'r gwahaniad hwn yn atal dogfen gydymffurfio rhag cael ei thrin yn anghywir fel prawf o berfformiad mecanyddol neu drydanol.

Gallu Proses: ±0.01 mm i ±0.05 mm Dimensiynau Critigol

Dylid gwerthuso gallu dimensiwn yn erbyn y lluniad peirianyddol gwirioneddol. Ar gyfer gwasanaethau cyswllt manwl gywir, gall mesur gynnwys micromedrau, systemau optegol, offer CMM, neu fesuryddion pwrpasol.

Lle mae lluniad yn pennu ±0.01 mm, dylai'r cyflenwr ddangos gallu prosesu gan ddefnyddio system fesur ddiffiniedig a dull samplu yn hytrach na dibynnu ar un canlyniad arolygiad.

Ar gyfer{0}}cynhyrchu cyfaint uwch, gellir cymhwyso rheolaeth proses ystadegol i ddimensiynau megis-uchder pen cyswllt, trwch cynnal, uchder cynulliad bresyddu, a chrynodadwyedd.

Beth sy'n pennu cryfder bresyddu ar y cyd gofynnol ar gyfer cyswllt arian torrwr cylched?

Mae'r gwerth gofynnol yn dibynnu ar geometreg cyswllt, llwyth cydosod, beicio thermol, a dyletswydd ymgeisio. Dylid nodi cryfder cneifio yn MPa ynghyd â geometreg y prawf, yr ardal wedi'i bondio, y cyfeiriad llwytho, a'r modd methu.

Sut mae ansawdd presyddu mewnol cynulliad cyswllt arian yn cael ei wirio?

Gall archwiliad pelydr-X neu CT nodi bylchau mewnol a bondio anghyflawn heb ddinistrio'r gydran. Yna gall samplau dethol gael eu trychiadau metelograffig a phrofi cneifio ar gyfer cymhwyso prosesau.

Pa allu i olrhain y dylai cyflenwr ei ddarparu ar gyfer cysylltiadau brazed AgWC neu AgC?

Dylai'r cyflenwr gysylltu cyswllt-deunydd a chopr-cynorthwyo sypiau â-cofnodion metel llenwi, paramedrau presyddu, canlyniadau NDT, archwiliad dimensiwn, ac adnabod lot terfynol. Gall systemau ISO 9001 neu IATF 16949 gefnogi'r strwythur olrhain hwn.
