Cyrchu Rhannau Metel Dibynadwyedd Uchel-ar gyfer Cysylltwyr EV HVDC a Releiau HVDC

Mae cwrdd â throthwyon chwalu thermol a thrydanol llym pensaernïaeth codi tâl cyflym 800V yn gofyn am ddewis deunydd manwl gywir ar gyfer amlenni mewnol contractwyr HVDC Tai Ceramig Wedi'u Weldio â Metel. Mae cerameg alwmina purdeb uchel (Al2O3 Yn fwy na neu'n hafal i 95%) yn darparu'r cryfder deuelectrig angenrheidiol (Yn fwy na neu'n hafal i 20 kV/mm) ac ymwrthedd sioc thermol (ΔT Yn fwy na neu'n hafal i 300 gradd) i atal arcau trydan ynni uchel o dan 1000A o lwythi newid, gan atal systemau rheoli cylched byr trychinebus cerbydau trydan.

Mae llwyfannau foltedd uchel 800V cenhedlaeth nesaf mewn cerbydau trydan yn gyrru ceryntau gweithredu parhaus sy'n fwy na 500A a cheryntau ymyrraeth cylched byr hyd at 3000A. O dan yr amodau gweithredu difrifol hyn, mae gorchuddion polymer safonol neu seramig gradd isel yn dioddef o fflachiad arwyneb a chracio thermol oherwydd ehangiad cyflym plasma arc.

Er mwyn cydymffurfio â safonau diogelwch IEC 60947-4-1 ac ISO 6469-3, rhaid i orchuddion ceramig alwmina EV gynnal cywirdeb strwythurol a gwrthiant inswleiddio sy'n fwy na 10¹⁰ Ω ar dymheredd hyd at 250 gradd. Mae'r tabl canlynol yn cymharu manylebau technegol safonol rhwng deunyddiau amgáu cyffredin a ddefnyddir mewn gweithgynhyrchu cyfnewid:

Fel arfer dim ond un rhan o'r cynulliad yw'r amgaead ceramig. Mae'r her gweithgynhyrchu yn gorwedd ar y rhyngwyneb rhwng y corff inswleiddio ceramig a'r strwythur metel dargludol. Mae llwybr cynhyrchu sy'n defnyddio cerameg alwmina 95%, copr T2Y2, a gasged dur yn gofyn am ffurfio rheoledig, paratoi arwyneb, paratoi meteleiddio neu uno, presyddu, ac archwilio dimensiwn.

Tai Ceramig Alwmina EV: rheolaethau materol a dimensiwn

Dylai Tai Ceramig Alwmina EV a ddefnyddir o amgylch contractwr HVDC gael ei nodi gan gyfansoddiad deunydd, trwch wal, geometreg rhyngwyneb, a sefydlogrwydd dimensiwn prosesau post.

Mae naddu ceramig yn haeddu rheolaeth ar wahân oherwydd gall diffyg ymyl bach effeithio ar seddi mecanyddol a phellter inswleiddio trydanol lleol.

Amlen Ceramig Cyfnewid Alwmina ar gyfer Automobile Trydan: newidynnau ar y cyd wedi'u brazed

Gall Amlen Ceramig Cyfnewid Alwmina ar gyfer Automobile Trydan gyfuno inswleiddiad ceramig gyda chydrannau copr a dur trwy weithrediad presyddu rheoledig. Dylid sefydlu ffenestr y broses o amgylch cyfradd gwresogi, tymheredd brig, amser dal, awyrgylch, clirio ar y cyd, a chyfradd oeri.

Nid cynhyrchu uniad gweledol parhaus yn unig yw'r amcan. Rhaid i'r broses gynhyrchu gyfyngu ar wlychu anghyflawn, crynhoad llenwi gormodol, gorboethi lleol, a straen gweddilliol.

Gellir defnyddio arolygiad traws-adran yn ystod dilysu proses i archwilio:

Ar gyfer cymeradwyaeth cynhyrchu, dylid cytuno ar y dull arolygu ac amlder samplu â manyleb peirianneg y cwsmer.

Rhaid i{0}}sy'n cario cydrannau cyfredol y tu mewn i gysylltydd HVDC reoli gwrthiant ym mhob rhyngwyneb dargludol. Mae cynhyrchu gwres yn cynyddu gyda sgwâr y cerrynt yn ôl (P=I^2R). O ganlyniad, gall hyd yn oed cynnydd bach mewn ymwrthedd cyswllt gynhyrchu cynnydd mesuradwy mewn tymheredd lleol ar gerrynt uchel.

Mae hyn yn gwneud cyflwr dimensiwn y rhyngwyneb dargludol yn uniongyrchol berthnasol i ddyluniad thermol.

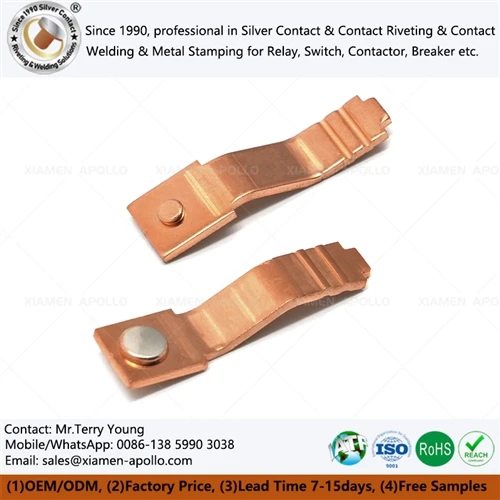

Cydrannau copr T2Y2 a-rheoli gwrthiant cyswllt

Gellir defnyddio cydrannau copr fel rhyngwynebau dargludol rhwng y derfynell allanol, y system gyswllt, a'r cynulliad mewnol. Ar gyfer lluniad cynhyrchu, dylid nodi'r radd copr, trwch, gwastadrwydd, geometreg twll, cyflwr wyneb, a dull uno.

Ar gyfer cydrannau copr wedi'u stampio, gall stampio marw cynyddol ddarparu geometreg amlroddadwy ar gyfaint cynhyrchu, ond rhaid monitro traul marw oherwydd gall twf burr a drifft dimensiwn ddigwydd yn raddol trwy oes yr offeryn.

EV Alumina Ceramic Relay Tai a dylunio llwybr thermol

Mae Tai Ras Gyfnewid Ceramig Alwmina EV yn cyflawni swyddogaeth wahanol i'r llwybr cerrynt copr. Ei brif gyfraniad yw inswleiddio trydanol, gwahanu strwythurol, a diogelu'r amgylchedd.

Felly mae gan y rhyngwyneb peirianneg ddau ofyniad gwahanol:

• Llwybr trydanol:ymwrthedd isel a sefydlog trwy'r cydrannau dargludol.
• Llwybr inswleiddio:clirio rheoledig, ymgripiad, a chywirdeb dielectrig trwy'r strwythur ceramig.
• Dylid gwerthuso'r ddau lwybr ar wahân cyn cael eu hasesu fel gwasanaeth contractwyr cyflawn.

Ar gyfer cymwysiadau cyfredol uchel, dylai efelychiad thermol gynnwys gwrthiant terfynellau, rhyngwynebau cyswllt, cysylltiadau bar bysiau, ac uniadau dargludol presydd. Dylid gwerthuso tymheredd ceramig ynghyd â'r strwythur metel o'i amgylch yn hytrach na'i drin fel eiddo deunydd ynysig.

Pres-amledd uchel a rheoli ystumio thermol

Gall presyddu amledd uchel ganolbwyntio gwres o amgylch y rhanbarth ar y cyd arfaethedig a lleihau datguddiad thermol diangen cydrannau cyfagos. Fodd bynnag, mae'r proffil gwresogi gwirioneddol yn dibynnu ar geometreg, deunydd, trefniant gosodiadau, a pharamedrau proses.

Dylai cymhwyster proses gofnodi:

Dylai'r cofnod cynhyrchu gysylltu'r newidynnau proses hyn â'r lot cydran a chanlyniadau arolygu.

Gall cydrannau metel a ddefnyddir o amgylch cynulliadau ceramig HVDC brofi ocsidiad yn ystod storio, presyddu, cydosod a gwasanaeth. Gall cyflwr arwyneb effeithio ar ymddygiad cyswllt trydanol, sodro, neu wlychu presyddu yn dibynnu ar y gydran.

Gellir defnyddio ASTM B117 fel dull datguddio chwistrell halen pan fydd angen profi cyrydiad ar y cynllun cymhwyster cwsmer, ond ni ddylid ei drin fel maen prawf derbyn cyffredinol ar gyfer pob cydran HVDC. Dylai hyd y prawf, ffurfweddiad sbesimen, a therfynau derbyn gael eu diffinio gan fanyleb y cais.

Rheolaeth ocsideiddio arwyneb ar gyfer copr a rhannau metel wedi'u stampio

Ar gyfer cydrannau copr, dur neu haearn wedi'u stampio, dylai archwilio arwyneb wahaniaethu rhwng afliwiad gweithgynhyrchu arferol ac ocsidiad sy'n effeithio ar y rhyngwyneb uno neu drydanol arfaethedig.

Mae'r driniaeth arwyneb gywir yn dibynnu ar y radd metel, y broses uno, a'r swyddogaeth drydanol derfynol. Ni ddylid dewis cotio ar gyfer ymddangosiad yn unig.

Dogfennaeth ddeunydd RoHS a REACH

Ar gyfer timau caffael, dylid cysylltu dogfennaeth RoHS a REACH â'r deunydd a gyflenwir a'r lot gynhyrchu lle bo angen gan system ansawdd y cwsmer.

Gall pecyn dogfennaeth ddefnyddiol gynnwys:

Cofnodion cyfansoddiad deunydd, tystysgrifau cyflenwyr, -datganiadau sylweddau cyfyngedig, adnabod lot cynhyrchu, ac adroddiadau arolygu cymwys.

Pan fo angen profion cyrydiad, dylid rhestru ASTM B117 fel y dull prawf, tra dylai'r cwsmer ddiffinio amser datguddio a meini prawf derbyn.

Dylai cymhwyster y cyflenwr wahanu dilysu deunydd, cymeradwyo dimensiwn, dilysu prosesau a phrofion swyddogaethol. Nid yw -sampl erthygl gyntaf sy'n bodloni dimensiynau lluniadu yn profi sefydlogrwydd proses hirdymor yn awtomatig.

EV Alumina Ceramic Housing: -data arolygu erthygl gyntaf

Ar gyfer EV Alumina Ceramic Housing, fel arfer dylai'r adroddiad erthygl cyntaf nodi'r adolygiad lluniadu, gradd deunydd, dimensiynau critigol, offer archwilio, a chanlyniadau mesur.

Dylai'r adroddiad arolygu ddefnyddio'r un diwygiad lluniadu a ddarparwyd i'r tîm cynhyrchu. Mae cymysgu gwahanol ddiwygiadau yn ffynhonnell gyffredin o anghydfodau cymeradwyo diangen.

Cysylltydd Ceramig Foltedd Uchel DC: dilysiad trydanol a mecanyddol

Ar gyfer Cysylltydd Ceramig Foltedd Uchel DC, dylai'r dilysiad adlewyrchu'r cynulliad gorffenedig yn hytrach na'r deunydd ceramig yn unig.

Yn dibynnu ar fanyleb y cynnyrch, gall y cynllun cymhwyster gynnwys:

Dylid cymhwyso gofynion IEC 60947 yn ôl y categori cyswllt neu newid{1}}dyfais perthnasol. Dylai'r union foltedd prawf, hyd, cylch dygnwch, a therfynau derbyn ddod o'r fanyleb cynnyrch berthnasol.

Arolygiad ar y cyd ceramig metelaidd ar raddfa gynhyrchu

Dylai'r rhyngwyneb ceramig metelaidd gael mwy o sylw pan fydd y cynulliad yn cynnwys deunyddiau lluosog gyda gwahanol ymddygiad ehangu thermol.

Dilyniant rheoli ansawdd ymarferol yw:

Adolygiad lluniadu → dilysu deunydd sy'n dod i mewn → archwiliad dimensiwn ceramig → metel-archwiliad rhan → paratoi arwynebau → rheoli'r broses bresyddu → archwiliad gweledol → archwiliad dimensiwn → profion trydanol → rhyddhau lot.

Mae'r dilyniant hwn yn creu cysylltiad mesuradwy rhwng newidynnau proses ac ansawdd rhan gorffenedig heb ddibynnu ar -derbyniad ar sail ymddangosiad.

Beth yw'r trothwy cyfradd gollwng heliwm safonol ar gyfer eich gorchuddion cyfnewid seramig alwmina EV?

Mae'r holl amgaeadau cyfnewid seramig alwmina EV masgynhyrchu yn cynnal cyfradd gollwng heliwm yn hollol is na 1 × 10⁻⁹ Pa·m³/s, wedi'i brofi gan ddefnyddio synwyryddion gollyngiadau sbectromedr màs gwactod uchel yn unol ag ASTM E2741.

A all Xiamen Apollo addasu casys cyfnewid ceramig metelaidd tymheredd uchel yn unol â lluniadau CAD 3D perchnogol?

Oes. Rydym yn cynnig gweithgynhyrchu pwrpasol OEM / ODM llawn yn seiliedig ar ffeiliau STEP / IGES cwsmeriaid, gan deilwra patrymau meteleiddio, purdeb ceramig (95% i 99.5%), a chyfansoddiadau aloi presyddu i gyd-fynd â gofynion inswleiddio trydanol penodol.

Beth yw'r amser arweiniol nodweddiadol ar gyfer samplau prototeip arferol a rhediadau cynhyrchu cyfaint?

Mae samplau prototeip personol sy'n cynnwys amlenni ceramig metelaidd arbenigol yn cael eu cynhyrchu, eu harchwilio, a'u cludo o fewn 10 i 15 diwrnod busnes, tra bod rhediadau cynhyrchu cyfaint fel arfer yn gofyn am 10 i 15 diwrnod busnes, yn dibynnu ar gyfaint archeb.

Anfonwch y lluniad diweddaraf a'r gyfrol darged flynyddol i ddechrau adolygiad technegol oTai Ceramig Cyfnewid EV HVDC, gwasanaethau brazed, rhannau metel wedi'u stampio, a chydrannau cyswllt ras gyfnewid.
