Mae Caeau Ceramig Wedi'u Weldio â Metel yn gofyn am beirianneg fanwl gywir i uno cerameg dielectrig uchel â metelau dargludol, gan ffurfio craidd strwythurol contractwyr DC foltedd uchel EV a systemau pŵer awyrofod. Trwy ddefnyddio technegau bresyddu gwactod datblygedig a phresyddu metel gweithredol (AMB), mae gweithgynhyrchwyr yn cyflawni morloi hermetig gyda chryfderau cneifio sy'n fwy na 120 MPa, gan sicrhau sefydlogrwydd thermol a thrydanol o dan lwythi gweithredol eithafol.
Pam mae Meteleiddio Ceramig yn cael ei Beirianneg ar gyfer Electroneg Pŵer
Mae cerameg peirianneg amrwd fel Al₂O₃ ac AlN yn cynnig inswleiddiad trydanol eithriadol a folteddau dadelfennu uchel, ond mae eu brittleness cynhenid a sero dargludedd trydanol yn atal cydosod uniongyrchol â chydrannau metel. Mae metallization yn cymhwyso ffilm fetel unffurf sy'n glynu'n dynn i'r swbstrad ceramig, gan bontio'r bwlch ffisegol rhwng deunyddiau annhebyg.
| Eiddo / Paramedr | Ceramig heb ei brosesu (Al₂O₃) | Swbstrad Ceramig Metelaidd |
|---|---|---|
| Gwrthedd Cyfaint | >10¹⁴ Ω·cm | Yn amrywio ar y rhyngwyneb |
| Dargludedd Thermol | 25 - 30 W/m·K | Gwell afradu gwres |
| Cryfder Peel / Cneifio | N/A | Yn fwy na neu'n hafal i 120 MPa |
| Cyfradd Gollyngiad Hermetic | Yn dibynnu ar y corff | < 1 × 10⁻⁹ Pa·m³/s |
Mecaneg Technoleg Presyddu ar gyfer Elfennau Cyfnewid DC Cerameg Metelaidd
Mae presyddu yn gweithredu'n sylfaenol wahanol i weldio ymasiad trwy ddefnyddio metel llenwi â thymheredd hylifws uwchlaw 450 gradd ond yn hollol is na thymheredd solidus y deunyddiau sylfaen. Mae gweithredu capilari yn tynnu'r aloi llenwi tawdd i mewn i gliriadau microsgopig tynn (0.02 mm - 0.05 mm), gan greu uniad gwasgaredig parhaus, straen heb doddi'r rhiant gydrannau ceramig neu fetel.
Dulliau Gweithredol Deuol mewn Ymuno Ceramig
Modd 1:Presyddu Traddodiadol ar gyfer Serameg Cyn-Metelaidd
Mewn cynulliadau confensiynol, mae'r Precision Metallized Ceramics yn cael ei feteleiddio ymlaen llaw trwy ddulliau ffilm tenau (fel sputtering magnetron) neu -dulliau ffilm trwchus (fel y broses molybdenwm{{{{}}manganîs/Mo{-Mn).
- Paratoi rhyngwyneb:Mae'r arwyneb ceramig yn derbyn haen Mo-Mn wedi'i thanio ac yna haen nicel electroplatiedig (Yn fwy na neu'n hafal i 3 μm) i weithredu fel sylfaen wlychu.
- Cais Llenwi:Mae aloion llenwi sylfaen Ag-Cu (ee, Ag72Cu28) wedi'u lleoli rhwng y caledwedd ceramig wedi'i orchuddio â nicel a chopr neu Kovar.
- Cylchred Thermol:Mae prosesu'n digwydd mewn ffwrnais gwactod rheoledig (10⁻³ Pa) ar dymheredd sy'n amrywio o 780 gradd i 850 gradd.
Modd 2:Presyddu Metel Gweithredol (AMB) fel Ateb Integredig
Mae Presyddu Metel Gweithredol yn dileu'r angen am gamau cyn-meteleiddio ar wahân trwy gyflwyno elfennau adweithiol gweithredol yn uniongyrchol i'r aloi llenwi.
- Cyfansoddiad aloi:Mae metelau llenwi copr arian yn cael eu aloi ag elfennau trawsnewid gweithredol, yn fwyaf cyffredin Titaniwm (Ti) ar 2% i 4%.
- Mecanwaith Ymateb:Yn ystod-cynhesu gwactod tymheredd uchel, mae atomau titaniwm yn gwahanu i'r rhyngwyneb ceramig, gan adweithio'n gemegol ag Al₂O₃ neu AlN i ffurfio haen cynnyrch adwaith titaniwm parhaus.
- Mantais Perfformiad:Mae'r parth adwaith monolithig hwn yn darparu ymwrthedd sioc thermol eithriadol, sy'n golygu bod AMB yn anhepgor ar gyfer modiwlau transistor deubegwn wedi'u hinswleiddio â phŵer uchel (IGBT) a swbstradau gwrthdröydd EV amledd uchel.
Ymgynghorwch â'n Peirianwyr Trydanol Heddiw
Pam Mae Presyddu yn parhau i fod yn Anadferadwy mewn Cydrannau Ceramig Metelaidd Cryf Uchel
Uniondeb Mecanyddol ar y Cyd:Mae llenwad capilari rheoledig yn dosbarthu llwythi mecanyddol yn gyfartal ar draws ardal y cymalau, gan atal crynodiadau straen sy'n achosi toriadau micro yn ystod beicio thermol (-55 gradd i +150 gradd fesul IEC 60068-2-14).
Parhad Thermol a Thrydanol:Mae uniadau pres copr-arian uchel yn cynnal ymwrthedd cyswllt trydanol isel (Llai na neu'n hafal i 0.1 mΩ) a llwybrau thermol effeithlon ar gyfer afradu gwres.
Selio Hermetic:Mae cymalau Brazed Ceramig i Metal yn cyflawni cyfraddau gollwng heliwm o dan 1 × 10⁻⁹ Pa·m³/s, gan ddiogelu cydrannau mewnol sensitif rhag lleithder, ocsidiad, a mewnlif gronynnol yn unol â graddfeydd IP67/IP69K.
Manylder Dimensiwn:Mae tymheredd prosesu islaw pwyntiau toddi rhiant yn cyfyngu ar ystumiad thermol, gan gadw goddefiannau dimensiwn o fewn ±0.02 mm.

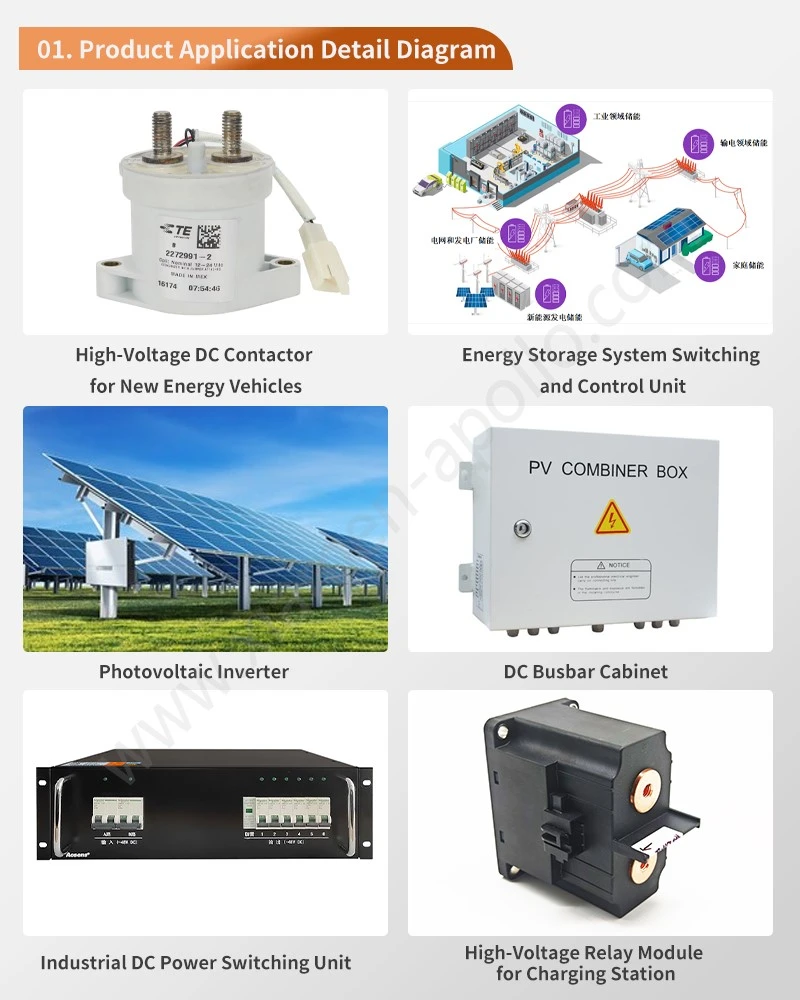

Ecosystem Cymhwysiad Diwydiannol Tai Ceramig Alwmina EV
Cerbydau Ynni Newydd (EV/HVDC):Siambrau bwa contactor DC foltedd uchel, gorchuddion switsh ceramig, a -swbstradau modiwl pŵer gwefru cyflym yn gweithredu hyd at 1000V DC.
Awyrofod ac Amddiffyn:Cydrannau dosbarthu pŵer lloeren, tiwbiau gwactod radar, a feedthroughs hermetig sy'n gofyn am dirgryniad eithafol a gwrthsefyll sioc thermol.
Lled-ddargludyddion Pŵer:Copr wedi'i Bondio'n Uniongyrchol (DBC) a swbstradau ceramig AMB ar gyfer gwrthdroyddion tyrbinau gwynt a gyriannau modur diwydiannol.
